作为电工，肯定都知道三相交流电机和单相交流电机的区别，稍微留意就会发现，单相交流电机比三相交流电机多一个装备，那就是启动电容，最常见的就是各种家电，有电机的家用电器启动电容几乎必备。
首先，简单了解一下启动电容的原理，从太专业的角度讲，或许有些不好理解，如果想了解可查这方面的专业资料。我个人理解，启动电容就是在电机启动时给电机一个推力，让电动机能由动起来变为转起来，没有他，单相交流电机在启动时，就在原点抖动而不是转动，启动电容是两相交流电机的”先行角”，没有他，磁场就无法在转子上发力，旋转当然也就无从谈起了，从这方面讲就容易理解了。

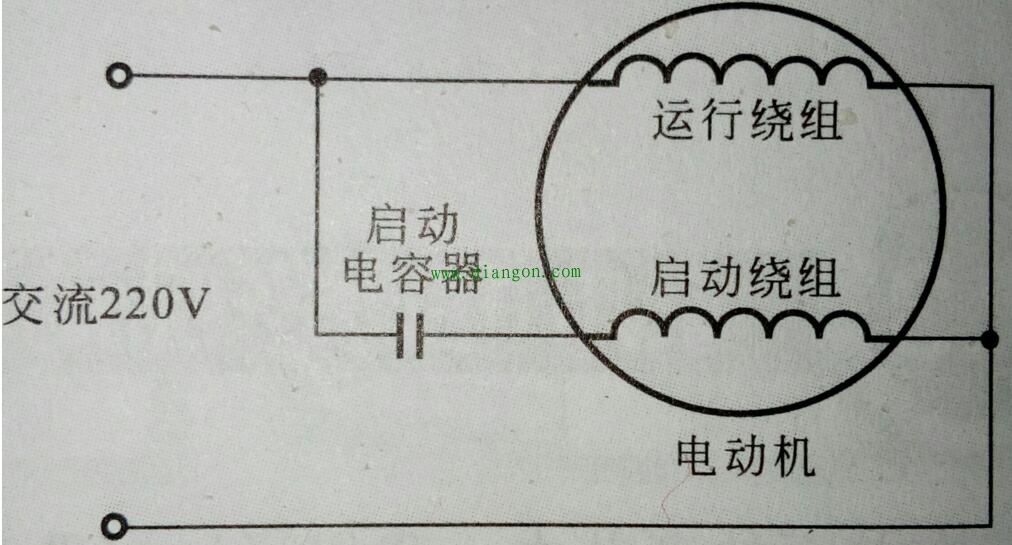

关于启动电容在单相交流电动机的内部结构和原理，一般分为启动和运行两个绕组，启动绕组一般称作辅助绕组，运行绕组称作主绕组，如图:

了解了以上内容，在遇到一些”嗡嗡”作响却不转动的两相交流电机时，也就会很自然的想到检查启动电容是否损坏了。
但这启动电容也是分大小的，不是随便装一个电容就可以让电机运转的，太大，电机在运转速度太快，会发热，长时间运行容易烧坏电机；太小，又无法给转子足够的力，推力太弱，电动机无法启动，所以更换启动电容时，一定不要擅自变换原配电容大小。

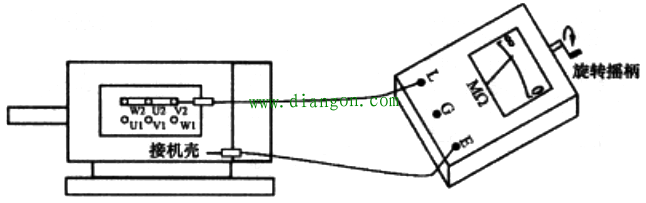

测量电动机绕组对地的绝缘电阻使用兆欧表(500V)，测量如图1所示，在测量时，先拆掉接线端子的电源线，端子间的连接片保持连接，将兆欧表的L测量线接任一接线端子，E测量线接电动机的机壳，然后摇动兆欧表的手柄进行测量，对于新电动机，绝缘电阻大于
1MΩ为合格，对于运行过的电动机，绝缘电阻大于0.5MΩ为合格。若绕组对地绝缘电阻不合格，应烘干后重新测量，达到合格才能使用。

图1 兆欧表测量电动机绕组对地的绝缘电阻
