步进电机的选择要素 三相异步电动机星三角接法错误会怎样?

时间:2018-08-30 08:58来源:未知 作者:admin 点击:
步进电机的选择要素-三相异步电动机星三角接法错误后果会怎么样?

1、步距角的选择

  电机的步距角取决于负载精度的要求,将负载的最小分辨率(当量)换算到电机轴上,每个当量电机应走多少角度(包括减速)。电机的步距角应等于或小于此角度。目前市场上步进电机的步距角一般有0.36度/0.72度(五相电机)、0.9度/1.8度(二、四相电机)、1.5度/3度(三相电机)等。

  2、静力矩的选择

  步进电机的动态力矩一下子很难确定,我们往往先确定电机的静力矩。静力矩选择的依据是电机工作的负载,而负载可分为惯性负载和摩擦负载二种。单一的惯性负载和单一的摩擦负载是不存在的。直接起动时(一般由低速)时二种负载均要考虑,加速起动时主要考虑惯性负载,恒速运行进只要考虑摩擦负载。一般情况下,静力矩应为摩擦负载的2-3倍内好,静力矩一旦选定,电机的机座及长度便能确定下来(几何尺寸)

  3、电流的选择

  静力矩一样的电机,由于电流参数不同,其运行特性差别很大,可依据矩频特性曲线图,判断电机的电流(参考驱动电源、及驱动电压)。

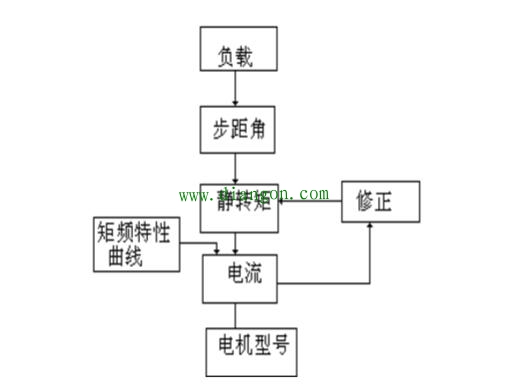

  综上所述选择电机一般应遵循以下步骤:

  步进电机选型原则你都知道吗_步进电机选型误区盘点

  4、力矩与功率换算

  进电机一般在较大范围内调速使用、其功率是变化的,一般只用力矩来衡量,力矩与功率换算如下:

  步进电机选型原则你都知道吗_步进电机选型误区盘点

  其P为功率单位为瓦,Ω为每秒角速度,单位为弧度,n为每分钟转速,M为力矩单位为牛顿·米 P=2πfM/400(半步工作) 其中f为每秒脉冲数(简称PPS)。


三相异步电动机星三角接法错误后果会怎么样?

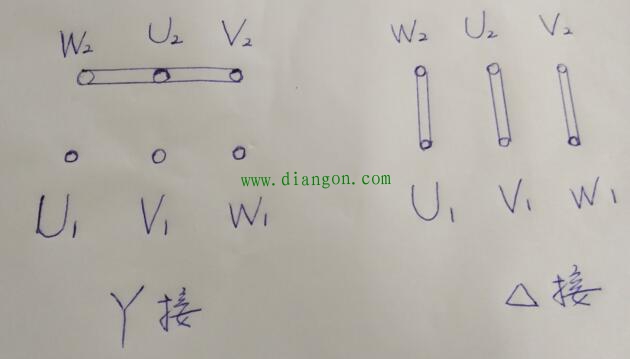

三相鼠笼式异步电动机是当前工矿企业中应用最广泛的电动机,其电机绕组的接线方法分星形接法Y和三角形接法Δ,下面介绍错误接线带来的后果。
1.定子绕组星形运行的电动机,其每相绕组承受的电压即相电压是电动机额定电压(电源线电压)的1/✔3倍(0.58倍)。若错接成三角形运行,即相电压升高至厂家规定的1.73倍。例如,电源电压380伏,星形运行,相电压为220伏,接成三角形,则相电压升高至380伏。由于绕组的相电压升高,铁芯将高度饱和,铁芯磁通的励磁电流将急剧增加,再加上负载电流,定子绕组电流大大增加,将使绕组铜损急剧增大,最终导致定子绕组过热烧毁。


2.定子绕组三角形运行的电动机,其每相绕组承受的相电压即电动机的额定电压(电源伐电压),若错接成星形,每相绕组上电压下降至原电压的1/✔3,例如电源电压为380伏,则相电压下降至0.58*380=220伏,导致电动机的转矩将减小到额定转矩的(1/✔3)²=1/3,此时如果电动机仍带上额定负载运行为了克服负载的阻力矩,要求星形接法的转矩与三角形接法的转矩一样,这样势必造成电机定子电流增加,从而导致电机过载发热长时间运行同样会烧毁,功率因数和效率也会下降。
3.还有一种特殊情况,若电动机的负载较轻(小于额定负载的40%),则不需较大的负载电流来产生电磁转矩去克服阻力矩,此时定子绕组由三角形接法改为星形接法,由于绕组相电压大大降低,励磁电流明显减少,所以总的定子电流也减小,而电机的功率因数和效率则相应提高。当大马拉小车时,即电机的负载小于额定负载的40%时人为将电机由三角形改为星形,达到节能降耗的目的。
以上就是本人的一点经验总结,尤其希望对电工新人有所帮助,共同学习进步。
