绝缘电阻表[又称为兆欧表、摇表、迈格(MΩ)表、高阻计、绝缘电阻测定仪等]，是用来测量大电阻（主要是绝缘电阻）的直读式仪表。由于绝缘电阻表的刻度尺以兆欧(1MΩ=1000000Ω)为单位，故又称为兆欧表。选用绝缘电阻表主要应考虑它的输出电压及其测量范围。

(1)输出电压。绝缘电阻表的输出电压应与被测电气设备或线路的工作电压相适应，也就是说，绝缘电阻表中的发电机产生的电压，应能够模拟被测绝缘电阻的工作电压。通常有如下的规律：

1)额定电压在50V以下的电气设备和线路，可选用250V的绝缘电阻表。

2)额定电压在50～380V之间的电气设备和线路，可选用500V的绝缘电阻表。

3)额定电压在500V以上的电气设备和线路，可选用1000～2500V之间的绝缘电阻表。

(2)测量范围。绝缘电阻表的测量范围（量限）应适应被测绝缘电阻的数值，否则将发生较大的测量误差。例如：有些绝缘电阻表的读数不是从0MΩ开始的，而是从1MΩ或2MΩ开始的，就不适合于测量潮湿环境中电气设备和线路的绝缘电阻。因为这样被测电气设备和线路的绝缘电阻有可能小于1MΩ或2MΩ，容易误将它的绝缘电阻判断为0MΩ。

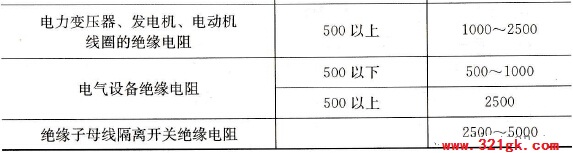

表列出了各种常见电气设备与线路选用绝缘电阻表的实例。供选用时参考。

表绝缘电阻表的选择方法参考表
