空气等离子切割机原理及维修方法 切割机接线图

时间:2017-03-31 13:15来源:未知 作者:admin 点击:
空气等离子切割机原理及维修方法-切割机接线图

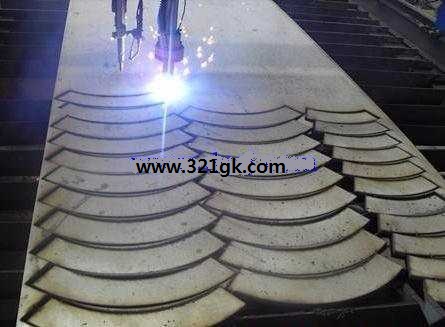

接通电源开关后,三相漏抗变压器、整流桥得电后输出l20~180V(机型不同.电压不同)的空载直流电压处于待机状态。接通工作开关后,控制组件得电,如果此时按下切割开关(附在供气、电的喷嘴头部),供气电磁闸打开供气,同时接通高压逆变组件电源。若此时没有进行切割,放电间隙即行释放部分高压以免击穿工作整流管,如果此时已接上负极线到工件并且喷嘴已接近需切割的金属制品,气流在高压电场作用下被电离.一百多伏的电压即沿着电离子通路形成电弧,在离子、电压、电弧、气压的作用下金属迅速熔化,从而达到切割金属的目的。工作结束后.松开手控制开关,逆变组件断开,高压关闭,供气继电器延迟十几至几十秒钟(以冷却喷嘴)后自行关闭。

  例:广东产40A等离子切割机不能点火。试机检查无高压打火声.此机已使用年余,用压缩空气喷净里面灰尘后.看出是高压包高压整流输出的滤波瓷片电容(两串两并,4kW/2200pF)下面的两只已裂开,上面的两只中一只已漏电(用2500V摇表测。只有0.5Mn)。市场上无此种电容,从旧的电击枪拆下2000pF/10kV聚丙稀电容,换上后试机正常(注:拆前不管是否有高压.都要先放电)。

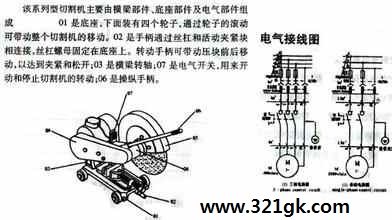

切割机接线图

切割机分单相和三相的,单相的一根火线、一根零线,一根接地线。
三相的接三个接线柱就可以了。
