电焊机线怎么接 电焊机220与380的接法 380v电焊机接线图

时间:2017-03-30 15:12来源:未知 作者:admin 点击:
电焊机线怎么接-电焊机220与380的接法-380v电焊机接线方法_380v电焊机接线图
  一般有380V和220V两种接法(如果你的电焊机有这两种接法的话),在有动力电源时接380V(两个火线)。在无动力电源时接220V(一根火线一根零线)。

  如果电焊机是三相电焊机的话(上面应该写的有)剩下三根要接三相电源.即三根火线。


电焊机220与380的接法

380的电焊机接两根不同相的火线,220的接一火一零,如果是问两种接法的电焊机的话,上面有标记的。

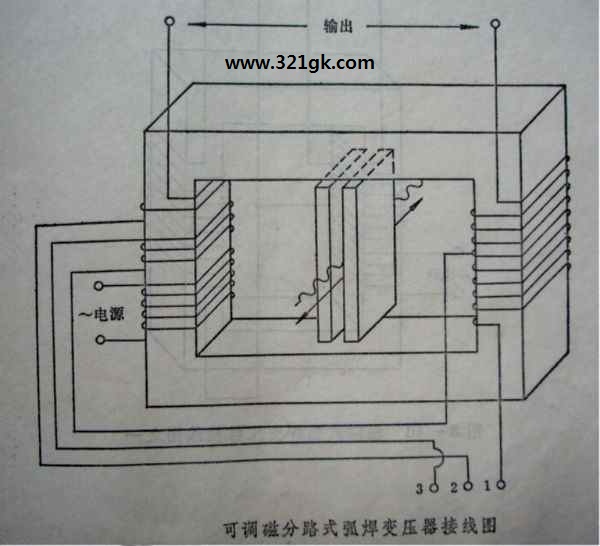

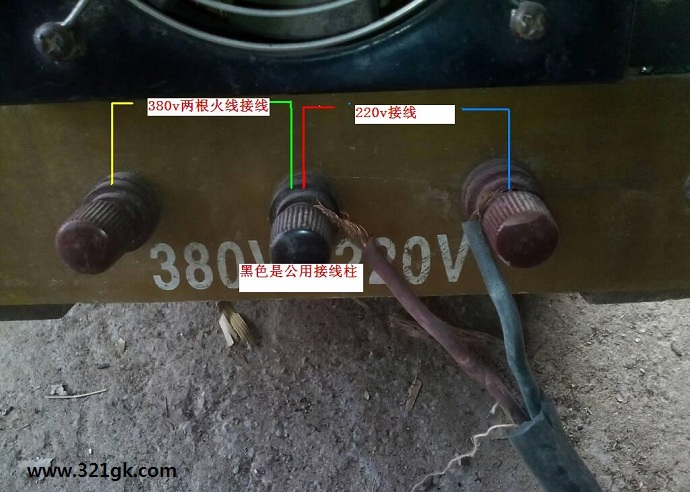

电焊机输入端有220V、380V、公共线、三个接线端子,属自偶式绕组。
先用万用表测量此3端阻值,记录好各端的测量数据;
选阻值最大的接380v,用380v两端分别和空余端测电压;
测量值接近220v的,则380v上的这个端子就是公共端;
然后拆掉380电源,可以在公共端和空余端接220v,来测量公共端和380端的电压是否接近380v来验证。

380v电焊机接线方法_380v电焊机接线图

三相五线电源。
380V电焊机三相线就是火线接电源ABC三相,电焊机零线接电源中性线(N线),电焊机地线接电源地线(PE线)。
三相四线电源。
380V电焊机三相线就是火线接电源ABC三相,电焊机零线、地线接电源地线(PEN线)。

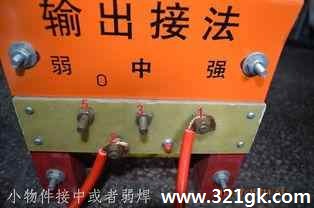

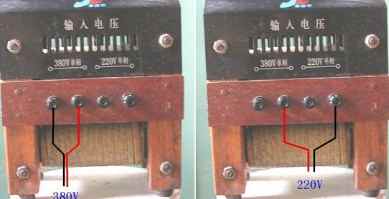

现在的小型电焊机多数是单相220V和两相和三相380V两用。按照机器标注的电源接线方式接线即可。电源实物接线图如下图所示:
