交流电焊机漏电跳闸 电焊机正负极怎么接?电焊机正负极接法

时间:2017-05-28 16:46来源:未知 作者:admin 点击:
交流电焊机漏电跳闸-电焊机正负极怎么接?电焊机正负极接法-电焊机维修保养
1.电焊机开机跳闸。一般出现在电源输入部分。因为经过了变压器的电流不会引起开关或者漏电保护器动作的。
2.可能出现在电焊机的输入变压器或者你看看是否有接地情况。
3.复杂的自动空载或者省电电焊机就要看看他们的控制电路了。
  电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料,使被接触物相结合的目的。其结构十分简单,就是一个大功率的变压器。电焊机一般按输出电源种类可分为两种,一种是交流电源、一种是直流电。他们利用电感的原理,电感量在接通和断开时会产生巨大的电压变化,利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料,来使它们达到原子结合的目的。

电焊机正负极怎么接?电焊机正负极接法

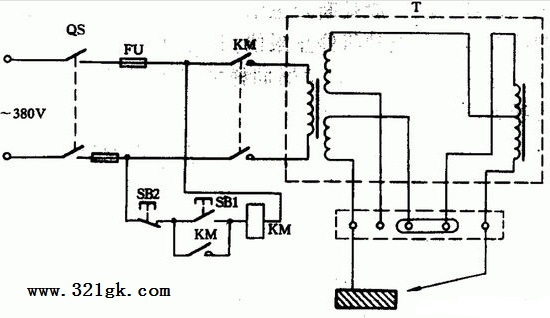

交流电焊机一般接法如图所示。当合上刀闸QS时,按下按钮SBl,接触器KM得电吸合;松开按钮SBl时,KM自锁触点自锁,电焊机继续得电工作。当按下SB2时,电焊机停止工作。


这个看你的是交流焊机还是直流焊机,交流焊机就无所谓,怎么接都行。
如果是直流焊机,用酸性焊条例如J422 也可以随意接,但是如果是碱性焊条,就要区分正负极,焊钳接正极,工件接负极,这样焊接过程会比较稳定,飞溅较小。不信你可以试试。酸性焊条一般后缀为7 例如 507焊条。

电焊机维修保养

电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料,来达到使它们结合的目的。结构十分简单,就是一个大功率的变压器,电焊机一般按输出电源种类可分为两种,一种是交流电源的;一种是直流电的。系利用电感的原理做成的,电感量在接通和断开时会产生巨大的电压变化,利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料,来达到使它们结合的目的,电焊机使用过程中不可小视维护与保养。
  电焊机日常维护
  1、检查焊机输出接线规范、牢固,并且出线方向向下接近垂直,与水平夹角必须大于70°。
  2、检查电缆连接处的螺钉紧固,螺丝规格为六角螺栓M10×30,平垫、弹垫齐全,无生锈氧化等不良现象。
  3、检查接线处电缆裸露长度小于10mm。
  4、检查焊机机壳接地牢靠。
  5、检查焊机电源、母材接地良好、规范。
  6、检查电缆连接处要可靠绝缘,用胶带包扎好。
  7、电源线、焊接电缆与电焊机的接线处屏护罩是否完好。
  8、焊机冷却风扇转动是否灵活、正常。
  9、电源开关、电源指示灯及调节手柄旋纽是否保持完好,电流表,电压表指针是否灵活、准确,表面清楚无裂纹。表盖完好且开关自如。
  10 检查CO2 气有无泄露。
  11 检查焊机外观是否良好、无严重变形。
  12 检查 CO2 焊枪与 CO2 送丝装置连接处内六角螺丝是否拧紧, CO2 焊枪是否松动。
  13 检查CO2 送丝装置电缆及气管是否包扎并固定好。
  14 检查CO2 送丝装置矫正轮、送丝轮磨损及时更换。
  15 检查检查电机固定和绝缘电圈是否完好。
  16 检查CO2 送丝装置上的遥控盒松动。
  17 检查安装CO2 焊枪时,拧紧焊枪开关插头应对准导向槽插入,焊枪安装好后,紧固螺钉要拧紧。
  18 电焊钳有无破损、上下罩壳是否松动影响绝缘,罩壳紧固螺钉是否松动、与电缆连接牢固导电良好。
  19 焊机车轮是否齐全转动灵活。
  20 每周彻底清洁设备表面油污一次。
  21 每半年对电焊机内部用压缩空气(不含水分)清除一次内部的粉尘(一定要切断电源后再清扫)。在去除粉尘时,应将上部及两侧板取下,然后按顺序由上向下吹,附着油脂类用布擦净。
  22 保养项目由操作者承担。
  技术保养
  按照"日常维护"项目进行,并增添下列工作。
  1 检查各线路及零附件是否完好。
  3 保险丝检查是否符合要求,如发现已氧化,严重过热,变色应更换保险丝。
  4 电流调节装置,应符合调节范围的要求。
  5 检查设备各部润滑情况。
  注意事项
  1、新的或长久未用的电焊机,常由于受潮使绕组间、绕组与机壳间的绝缘电阻大幅度降低,在开始使用时容易发生短路和接地,造成设备和人身事故。因此在使用前应用摇表检查其绝缘电阻是否合格。
  2、启动新电焊机前,应检查电气系统接触器部分是否良好,认为正常后,可在空载下启动试运行。证明无电气隐患时,方可在负载情况下试运行,最后才能投入正常运行。
  3、直流电焊机应按规定方向旋转,对于带有通风机的要注意风机旋转方向是否正确,应使用由上方吹出。以达到冷却电焊机的目的。
