配管配线的要求-液压扭力扳手的选择及注意事项

时间:2017-02-21 08:45来源:未知 作者:admin 点击:
配管配线的要求-液压扭力扳手的选择及注意事项
配管配线是指由配电屏(箱)接到各用电器具的供电和控制线路的安装,一般有明配管和暗配管两种方式。
明配管是用固定卡子将管子固定在墙、柱、梁、顶板和钢结构上。
暗配管是需要配合土建施工,将管子预敷设在墙、顶板、梁、柱内。暗配管具有不影响外表美观、使用寿命长等优点。目前常用的电气配管的管材有焊接钢管、电线管和 PVC塑料管三种。
电气暗配管宜沿最近线路敷设,并应减少弯曲。埋于地下的管道不能对接焊接,宜穿套管焊接。明配管不允许焊接,只能采用丝接。
电线是电气工程中的主要材料。绝缘电线按照绝缘材料不同分为橡皮绝缘电线、聚氯乙烯绝缘电线、丁腈聚氯乙烯复合绝缘电线等。绝缘电线可用于各种形式的配线和管内穿线。

液压扭力扳手的选择及注意事项

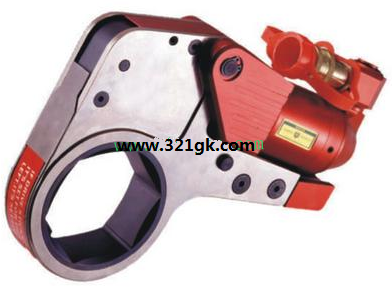

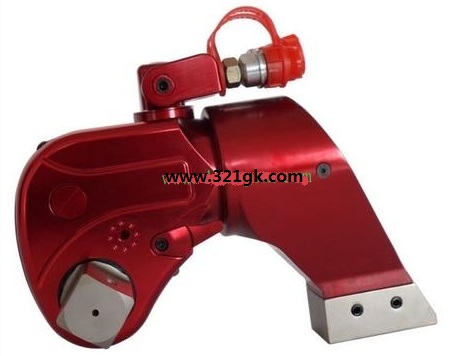

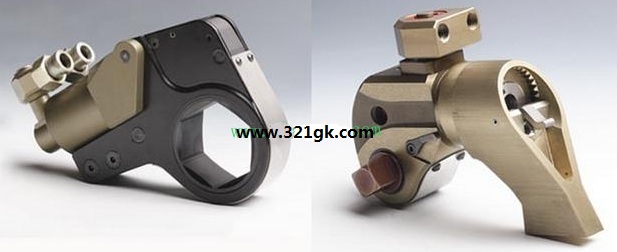

液压扳手对于大规格的螺栓的安装与拆卸都是一种较为重要的工具,在选购液压扳手时,螺栓的规格、螺栓的强度等级是液压扭矩扳手选型的最关键参数,液压扭矩力扳手有驱动式液压扭矩扳手和中空式液压扳手两种,驱动式液压扭矩扳手配合标准套筒使用,为通用型液压扳手,适用范围广。中空液压扳手厚度较薄,特别适用于空间比较狭小的地方。适用于电力(核电、风电、水电、火电)、船舶、冶金、交通、水泥、建筑、航空等领域。今天小编就主要给大家介绍一下液压扭力扳手的选择及注意事项。

一、液压扳手的选购技巧

根据螺栓规格

一般有几种规格,例如M36、M42、M48,如果不说螺母多大,是按公制螺栓螺母副配套筒的对边,M36在的螺母六角对边是55,M42是65,M48是75。如螺栓规格跨度太大,而且扭矩跨度较大,那预紧这些螺栓就必然要选用两种型号扳手。


根据螺栓扭矩

提醒:螺栓的规格、螺栓的强度等级是液压扭矩扳手选型的最关键参数,螺栓不同,扭矩不同,同样的螺栓强度等级不同扭矩不同,同样螺栓强度等级,不同工况的扭矩也不同,用于轧机设备和化工设备上螺栓扭矩是不一样的,一般的设计图 纸都会给出扭矩大小,如不给,会给出相应的标准号,如重型机器设备是采用国标—JB/T5000.10-2007,如8.8级M42的螺栓的扭矩为2744Nm;M36螺栓的扭矩为1764Nm;M48螺栓的扭矩为3920Nm;以上三种螺栓可以选一种型号的扳手。


根据螺栓、螺母空间位置

如果没有空间限制,哪个型号的扳手都可以使用;驱动式液压扳手最为经济;如螺栓拧好后露出的螺纹较长或者螺栓上面有空间有限,最好使用中空式液压扳手;如螺母间距离狭窄,可选用中空式液压扳手。

其它注意事项

1)一种型号的液压扳手,只能解决几种相近的螺栓,一般配1-10个套筒;

2)有条件的厂家最好是一个电动泵配两个扳手头使用,对角使用,可以提高效率,扭矩更准确;

3)液压扳手必须专人使用,专人保管,经常保养,如换油,清洗等;

4)螺栓扭矩标准应以国标为准,国标是符合中国国情的。


二、液压扳手的使用注意事项

1、在最开始的人们开始要先做的就是要确定这个拆松的动作,还是就是人们还要利用的就是用来锁紧螺母然后在通过该按下动作或旋出锁固螺钉。

2、在进行一些的取出驱动方轴在进行对他们的换向。

3、在后来人们可以在它的上面装上一些有关的驱动方轴定位器,拉下反作用力臂锁固装置,按适合方位装入反作用力臂、确定拆松、锁紧工作时方轴方向。


总结:液压扳手采用标准四方形驱动轴,配合不同规格套筒,适合多种场合应用,最大限度的采用高强度轻金属,一体成型动力头,全面提高强度及寿命;较大的扭矩/重量比,双作用,高速,转角大,效率高, 360°×360°旋转软管接头使在狭小的空间内使用方便,不会出现机构卡死, 扭矩重复精度高达±3%,松开时不需其它工具,存贮箱保护扳手头避免损坏,浸水和污浊,运动部件少,经久耐用,维护方便。随着8.8级以上高强度螺栓的普遍使用,为使用联接和预紧达到设计要求,使得液压扳手成为必需。
