钳形万用表怎么测试漏电 钳形表的使用方法

时间:2017-03-22 10:49来源:未知 作者:admin 点击:
钳形万用表怎么测试漏电-钳形表的使用方法
钳形万用表怎么测试漏电
首先要检查分支电路上是否有泄漏电流,将火线和中线放在钳形表的夹爪中。测量到任何电流均为泄漏电流,即返回到接地回路的电流。供应电流(黑线)和返回电流(白线)生成相对的磁场。电流应该相等(并且方向相反),相对的磁场应该相互抵消。如果没有抵消,则意味着一些电流(称为泄漏电流)正在从另一条通路返回,唯一的其它通路就是接地回路。如果您在供应电流和返回电流之间检测到一个净电流,则需要考虑负载和电路的性质。一个接线错误的电路可能使高达总负载电流一半大小的电流流过接地系统。如果测量到的电流非常高,则很可能存在接线问题。泄漏电流也可能由负载泄漏或绝缘不良而引起。

钳形表的使用方法

钳形表是大家对钳形电流表的简称,它的主要部件是一个穿心式电流互感器。测量时,将钳形表的磁铁套在被测导线上,形成1匝的一次绕组,根据电磁感应原理,二次绕组中便会产生感应电流,与二次绕组相连的电流表指针便会发生偏转,指示出电路中电流的数值。下图所示是钳形表的外形示例和电流测量示意图。

钳形表

众所周知,钳形表是检测运行中交流电路电流最常用的一种仪表,因为在测量时不用断开被测量电路,所以使用起来很方便。老式的钳形表只有测量交流电流和电压两种功能,新式的钳形表具有测量交、直流电压、电流、电阻,甚至于包括温度、电容量、频率、三相交流电源的相序等多种功能。市场上出售的钳形表种类很多,功能不尽相同,上图已给出其中一种示例。

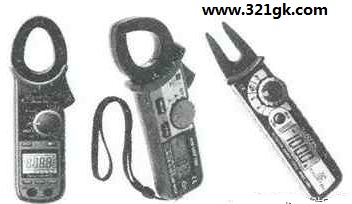

下图给出的是两种钳形和一种叉形交、直流两用电流表。其中叉形电流表,由于不用将互感器的铁心闭合,所以使用比较方便,但准确度较差。

1.测量单相电流
1)在使用钳形表时,要特别注意安全问题,握表的手要佩戴手套。虽然仪表具有较高的绝缘性能(安全等级为Ⅱ类),但为了确保安全,仍要坚持不可测量无绝缘层导线的电流;另外,要注意在测量操作过程中防止造成带电元件对地或相间短路。

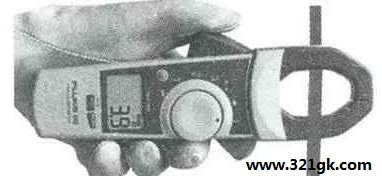

2)测量时,导线应尽可能地处于钳口的中心位置,如下图所示,这样的测量结果相对最准确。

用钳形表测量负荷电流

3)当被测量的数值很小时,为了提高测量准确度,可将被测量的载流导线在钳口铁心上绕几圈,此时仪表显示的数值将扩大为所绕圈数的倍数(例如绕1圈,扩大1倍;绕2圈,则扩大2倍)。将仪表显示的数值除以圈数则为实际电流值,如下图所示实例,电源线只穿过钳形表铁心一次时,仪表显示值为0.5A;导线通过铁心孔的次数N=5次时,显示值为2.5A,即线路实际电流I1=2.5A/5=0.5A。

测量小电流的用法

4)普通钳形表不能测量交流变频器的输出电压和电流,特别是电压,几乎不能显示稳定的数值。这是因为交流变频器的输出电压是几千甚至几万赫兹的调制方波(PWM波)形式的,而普通钳形表仅能测量工频左右的正弦波的有效值。
另外,钳形表也不适测量频率很低的电流(例如绕线转子异步电动机的转子电流等),这是因为频率很低时,读数会比实际值小很多。
2.在特殊情况下测量一相或中性线电流

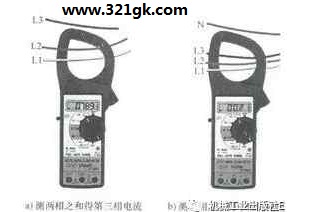

1)对于三相三线制供电线路,当三条相线可分开,但某一相因故不能测量时,若将另两条相线同时放入钳口内,如下图a所示,则仪表显示的将是剩余一相的电流值。这是因为对于三相三线制供电线路,不论三相电流是否平衡,每一个瞬时三相电流的相量和始终为零,而其中一相的数值是另外两相线电流的相量和。

特殊情况下测量三相中一线或中性线电流的方法
2)在三相四线制供电线路中,若想得到中性线(零线)中的电流,但测量有困难,则可将三条相线同时放入钳口内,如上图b所示,则仪表显示的将是中性线(零线)的电流值。这是因为对于三相四线制供电线路,每一个瞬时三相线和中性线共4条线中的电流的相量和始终为零,而其中中性线的电流数值是三相线电流的相量和。
3.测量对地泄漏电流

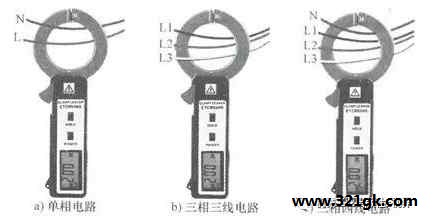

当测量一相双芯或三相三芯(三相三线制供电)、三相四芯(三相四线制供电)电缆线时,若将所有的导线同时放入钳口内,则仪表显示的数值将是泄漏电流,如下图所示。

用钳形表测量对地泄漏电流

此文并没有过多纠结于如何教大家使用钳形表的各个功能,这是小编推荐它的原因,至于那种类似于使用说明之类的东东,大家手头的资料应该有很多吧! (责任编辑:admin)
