万用表如何测量电压万用表怎么测量三相电相序

测量电压时，可以没有负载，万用表要与电源并联，测量交流电压时，不考虑正负极，测量直流时，表笔的正负极，要与电源的正负极相同，测量电流时必须有负载，而且万用表要和负载与电源串联，顺序是，电源的正极接表笔正极，表笔的负极，接负载一端，负载另一端，接电源负极，如果负载内部有二极管，要注意负载两端头的方向，也可以这样接，表笔的负极接电源的负极，表笔的正极接负载一端，负载另一端，接电源的正极，第一种接法，电流由电源正极流出，流入万用表的正极，由万用表的负极流出，流入负载一瑞，由负载的一端流出，流入电源的负极，第二种接法是，电流首先流入的是负载，测量交流电流时，不考虑正负极。

万用表怎么测量三相电相序

代表ABC各相，三相系统中规定B相比A相滞后120度，C相比B相滞后120度，所以有相序的问题。A,B,C三相分别用黄，绿，红表示。不同相之间由于有相位差，也就有电压差，不能接在一起，如果办公楼等地方引入了三相电但又是单相电器为主的地方就要注意了，千万不要随便把两根火线接起来，一定要保证同一相才行。至于相序的问题是否重要就要看具体的电器了，如果是电热设备就无所谓，如果是电动机就不行，相序搞错了电机转动方向就相反了。
ABC，BCA，CAB的相序是一样的，CBA,ACB,BAC的相序则和前面三个相反。相序可以用相序仪来测量，也就是先假定一个是A相，然后判断出B和C。
电力系统中要保持网络的稳定性、可靠性，离不开网与网之间的并列运行。
为此，电力部门规定了满足网络并列的四要素：电压相等、频率相等、相序一致、相位相同。
但工厂需用双电源，以便保障供电正常。在安装和调试中，往往忘记带相序表，一般都是使用万用表检测相序的方法来进行网络并列。
具体方法：
大家知道，电力系统中的并列是在同等电压下A、B、C三相的并列。我们只要先将一侧定为电源侧，另一侧就是同期侧，在电源侧和同期侧间进行并列。当其它三个并列条件都满足情况下，就是相序未有相序表测试。你没必要紧张，使用万用表照样能判断两侧电源相序的一致性。
若是低压0.4kV及以下并列，你只将万用表打在交流500V或750V档，先将电源侧的A、B、C三相定下，然后用一支表笔定在电源侧的A相，用另一支表笔去点测对侧同期侧的A、B、C三相，此时会得出三个不同的电压值，但有二个电压值偏高且几乎相等，另一个偏低，就选择测量最低值的与电源侧的A相为同相A相。按此方法以此类推分别去测量另外B、C两相，最后就会把同等电压下0.4kV的两侧电源并列。当然若是高压10kV及以上两侧电源并列，在用上述方法测量的同时，要在两侧的电压互感器二次出线上来测量，选择的电压档应在交流200V档。同时，还要查看一下两侧电压互感器的接线，以防相位不同而导致并列时发生意外事故。

万用表确定三相异步电动机每相头尾方法

用万用表电阻×1挡，两表笔分别接触6根引线。通，并有一定的阻值者（对于较大电机阻值可能不足1Ω，此时指针几乎在0Ω处）为一相的头尾。

用万用表法确定每一相的头和尾（即确定三相绕组的同名端）

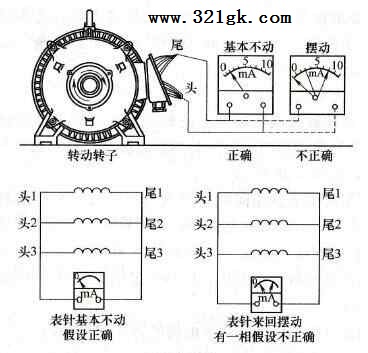

使用本方法必须是组装好的整机。假设三相绕组的头尾后，将三个头相连，三个尾相连。然后分别接万用表一只表笔，万用表拨到直流毫安(DC-mA)挡，如图所示。用手盘动电机轴伸，使转子转动。若万用表指针基本无指示，则说明假设正确；若有指示并来回摆动，则说明三相中有一相与假设不符，逐相调换头尾至万用表指针不再有指示和摆动为止。 (责任编辑：admin)
