万用表电阻档单位欧姆，电压档单位伏特，电流档单位安培。
各种单位的换算如下：
常用电压单位：1KV（千伏）=1,000V（伏特）、1V=1,000mV（毫伏）=1,000,000μV（微伏）——千进制（注：uv不知道是什么意思，不好意思）
常用电流单位：1KA（千安）=1,000A（安培）、1A=1,000mA（毫安）=1,000,000μA（微安）——千进制
常用电阻单位：1MΩ（兆欧）=1,000KΩ（千欧）、1KΩ=1,000Ω（欧姆）——千进制
时间单位：1S（秒）=1,000mS（毫秒）=1,000,000μS（微秒）——千进制。

万用表的简单使用方法

万用表的简单使用方法：万用表是万用电表的简称，又叫多用表、三用表或复用表，是一种多功能、多量程的测量仪表。万用表一般能测量电流、电压和电阻，有的还可以测量晶体管的放大倍数、频率、电容值、逻辑电位和分贝值等，万用表的使用方法很简单，它是维修人员必不可少的工具。万用表有很多种，现在最流行的有机械指针式和数字式万用表。下面分别这两种万用表及它们的使用方法。

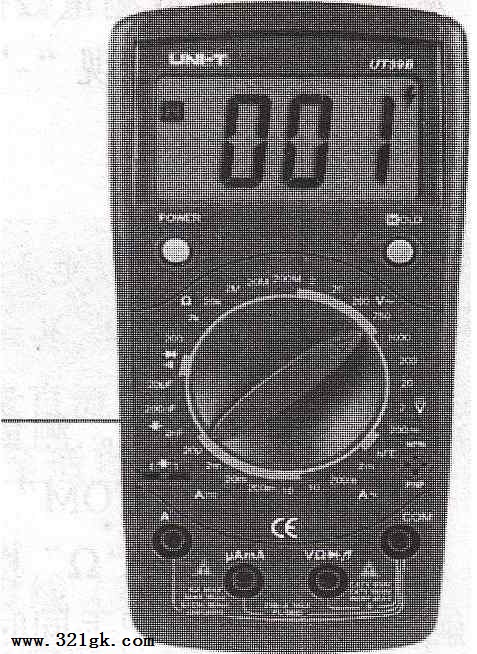

1．数字式万用表及数字式万用表的使用方法

  数字万用表在万用表的下方有一个转换旋钮，旋钮所指的是测量的档位。数字万用表的档位主要有：“V～”表示测量交流电压的档位；“V-”表示测量直流电压的档位；“A～”表示测量交流电流的档位；“A-”表示测量直流电流的档位；“Q”表示测量电阻的档位；“HFE”表示测量晶体管的档位。
电压的测量分为直流电压的测量和交流电压的测量，电流的测量同样也分为直流电流的测量和交流电流的测量。下面分别介绍使用数字万用表测量电压、电流、电阻以及二极管的方法。
【实战演练】直流电压的测量（如电池、随身听电源等）。测量直流电压的具体操作步骤如下：
   步骤1：将黑表笔插进万用表的“COM”孔，红表笔插进万用表的“VQ”孔。
   步骤2：把万用表的档位旋钮打到直流档“V-”，然后将旋钮调到比估值大的量程（注意：表盘上的数值均为最大量程）。
   步骤3：把表笔接电源或电池两端，并保持接触稳定。
   步骤4：从显示屏上直接读取测量数值，若测量数值显示为“1．”，则表明量程太小，此时需要加大量程后再测量；如果在数值左边出现“．”，则表明表笔极性与实际电源极性相反，此时红表笔连接的是负极。
【实战演练】交流电压的测量。测量交流电压的具体操作岁骤如下：
步骤1：将黑表笔插进万用表的“COM”孔，红表笔插进万用表的“VQ”孔。
步骤2：将万用表的档位位旋钮打到直流档“V-”，然后将旋钮调到比估值大的量程。
   步骤3：将表笔接到电源两端，从显示屏上直接读取测量数值。
【实战演练】直流电流的测量。测量直流电流的具体操作步骤如下：
步骤1：将黑表笔插进万用表的“COM”孔，若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。
步骤2：将档位旋钮调到直流档“A-”的合适位置，调整好后将万用表串联接入电路中，保持稳定接触。
   步骤3：从显示屏上读取测量数据，若显示为“1．”则表明量程太小，那么就要加大量程后再测量；如果在数值左边出现“一”，则表明电流从黑表笔流入万用表。

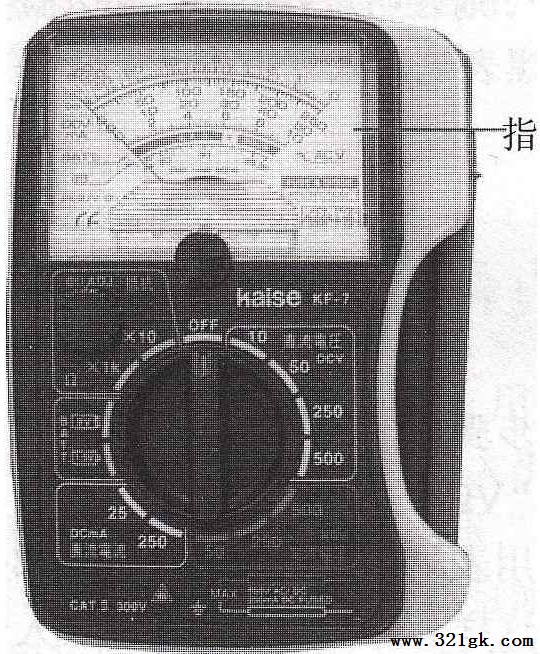

2．指针式万用表及指针式万用表的使用方法

指针式万用表是以表头为核心部件的多功能测量仪表。测量值由表头指针指示读取。指针万用表的外观和数字万用表有一定的区别，但它们的转换旋钮基本相同，档位也基本相同。
指针式万用表的档位主要包括：标有“Q”标记的是测电阻时用的刻度尺；标有“DCmA”标记的是测直流电流时用的刻度尺；标有“DCV”标记的是测量直流电压时用的刻度尺；标有“ACV”标记的是测量交流电压时用的刻度尺；标有“HFE”标记的是测量晶体管时用的刻度尺；标有“LI”标记的是测量负载的电流、电压时用到的刻度尺；标有”DB”标记的是测量电平时用到的刻度尺。
下面分别介绍用指针式万用表测量电阻、电流、电压的方法。
【实战演练】电阻的测量。用指针式万用表测量电阻的具体操作步骤如下：
步骤1：将表笔搭在一起短路，使指针向右偏转，随即调整“Q”调整旋钮，使指针恰好指到“0”。

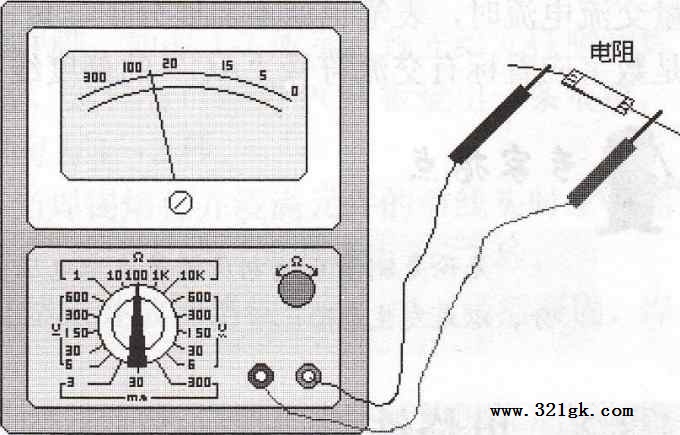

步骤2：将两根表笔分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档位的数字，就是所测电阻的阻值，如图3所示。
例如，用Rxl00档测量电阻，指针指在80，则所测得的电阻值为80x100=8K。由于“Q”刻度线在左部读数较密，难于看准，所以测量时应选择适当的欧姆档，使指针在刻度线的中部或右部，这样读数比较清楚准确。
