数字兆欧表的使用方法数字兆欧表使用方法图解

兆欧表两端,一段接被测体,一端接地,旋钮调到测试电压档下,按“开始”健进行测试,此时显示器位置出现测试电压大小和被测体绝缘电阻大小.根据绝缘电阻值大小判断被测体是否合格.1、测量前必须将被测设备电源切断，并对地短路放电。决不能让设备带电进行测量，以保证人身和设备的安全。对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
2、被测物表面要清洁.减少接触电阻，确保测量结果的正确性。
3、测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。即在兆欧表未接上被测物之前.摇动手柄使发电机达到额定转速(120r/min)，观察指针是否指在标尺的“∞”位置。将接线柱“线(L)和地(E)”短接，缓慢摇动手柄，观察指针是否指在标尺的“0”位。如指针不能指到该指的位置，表明兆欧表有故障.应检修后再用。
4、兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
5、必须正确接线。兆欧表上一般有三个接线柱，其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地。G接在被测物的屏蔽上或不需要测量的部分。测量绝缘电阻时，一般只用“L”和“E”端.但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把.摇动的速度应由慢而快，当转速达到每分钟120转左右时(ZC-25型)，保持匀速转动，1分钟后读数.并且要边摇边读数.不能停下来读数。
注意：当用兆欧表摇测电器设备的绝缘电阻时，一定要注重“L”和“E”端不能接反。正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳.“G”屏蔽端接被测设备的绝缘部分。假如将“L”和“E”接反了，流过绝缘体内及表面的漏电流经外壳汇集到地.由地经“L”流进测量线圈.使“G”失去屏蔽作用而给测量带来很大误差。另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低。当兆欧表放在地上使用，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时.“E”对地的绝缘电阻同被测绝缘电阻并联。而使测量结果偏小，给测量带来较大误差。
6、摇测时将兆欧表置于水平位置，摇把转动时其端钮间不许短路。摇动手柄应由慢渐快，若发现指针指零说明被测绝缘物可能发生了短路，这时就不能继续摇动手柄.以防表内线圈发热损坏。
7、读数完毕.将被测设备放电。放电方法是将测量时使用韵地线从兆欧表上取下来与被测设备短接一下即可(不是兆欧表放电)。

数字兆欧表使用方法图解

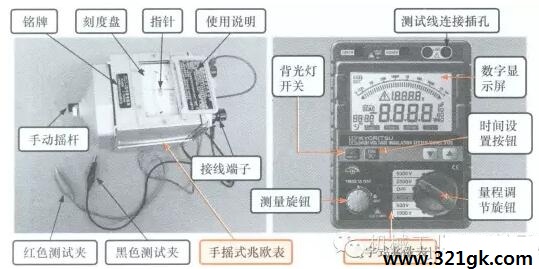

电工操作中常用的兆欧表（绝缘电阻表）有手摇式兆欧表和数字式兆欧表，手摇式兆欧表由刻度盘、指针、接线端子（E接地接线端子、L相线接线端子）、铭牌、手动摇杆、使用说明、红色测试夹以及黑色测试夹等组件构成。数字式兆欧表由数字显示屏、测试线连接插孔、背光灯开关、时间设置按钮、测量旋钮、量程调节旋钮等组件构成。

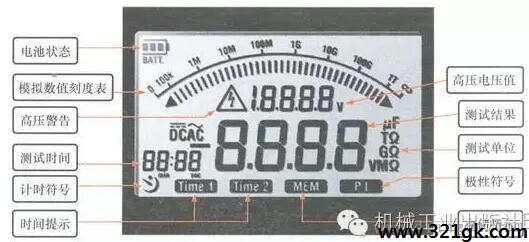

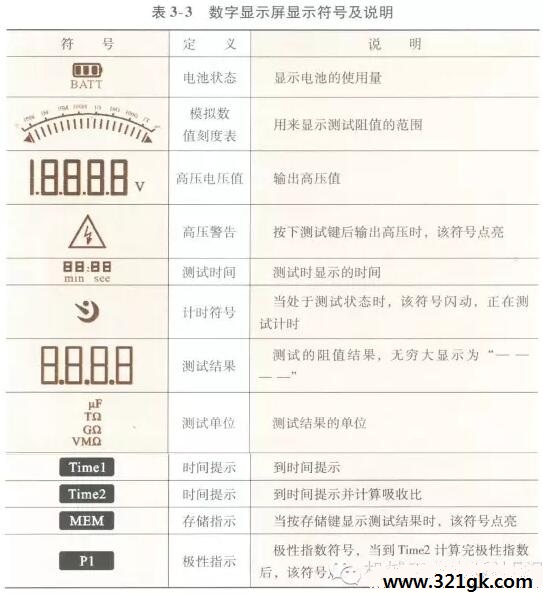

数字式兆欧表显示屏、显示符号及说明

说明
本文不讨论手摇式兆欧表和数字式兆欧表孰优孰劣，只单纯普及知识！
数字式兆欧表使用练习
使用数字式兆欧表检测变压器绝缘电阻的方法如下：

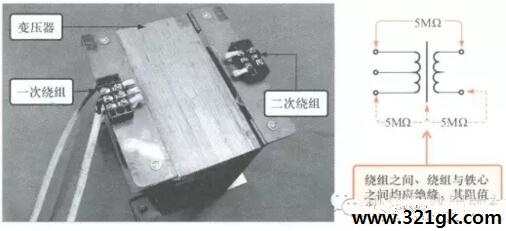

1.查看待测变压器
使用数字式兆欧表检测变压器的绝缘电阻时，需要分别对变压器的绕组之间的绝缘电阻以及铁心之间的绝缘电阻进行检测。

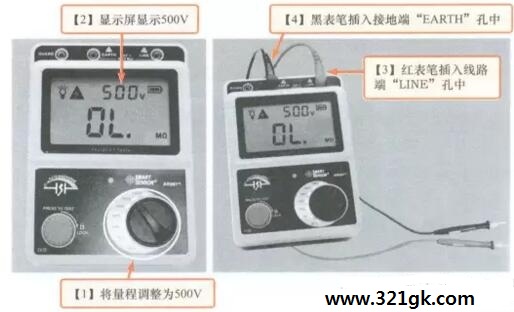

2.调整数字式兆欧表的量程并连接表笔
将数字式兆欧表的量程调整为“500V”档，显示屏上也会同时显示量程为500V；然后将红表笔插入线路端“LINE”孔中，然后再将黑表笔插入接地端“EARTH”孔中。

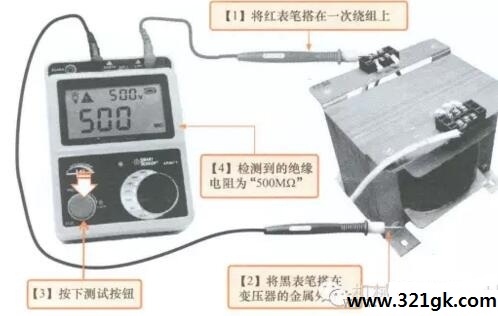

3.测试变压器一次绕组与铁心见的绝缘电阻
将数字式兆欧表的红表笔搭在变压器一次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

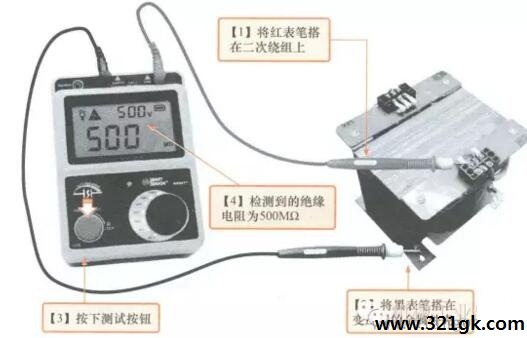

4.测试变压器二次绕组与铁心间的绝缘电阻
将数字式兆欧表的红表笔搭在变压器二次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，然后按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

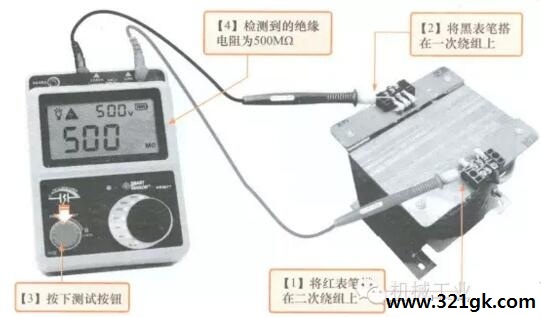

5.测试变压器一次绕组与二次绕组之间的绝缘电阻
将数字式兆欧表的红表笔搭在变压器二次绕组的任意一根线芯上，黑色表笔搭在变压器一次绕组的任意一根线芯上，然后按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

在使用兆欧表测量线缆的绝缘电阻，当兆欧表为线缆所加的电压为1000V时，线缆的绝缘电阻应当达到“1MΩ”以上，若所加载的电压为10kV时，线缆的绝缘电阻应当达到“10MΩ”以上，可以说明该线缆绝缘性能良好。若线缆绝缘性能不能达到上述要求，在与连接的电气设备等运行过程中，可能导致短路故障的发生。
