绝缘电阻表使用中的实例 万用表测量仪表执行器电流回路方法

时间:2018-08-31 07:56来源:未知 作者:admin 点击:
绝缘电阻表使用中的实例分析-万用表测量仪表执行器电流回路方法
绝缘电阻表,俗称摇表。它是电工同行们工作当中必备的利器之一。下面本人结合自身经历分享使用摇表过程中的二则事例。
1.一台F级绝缘的电动机,分别用500伏、1000伏、2500伏的兆欧表来测量其绕组对外壳绝缘电阻,其结果竞然相差几百兆欧,并且兆欧表的电压越高,测量的绝缘电阻值就越低。出现该类现象的原因如下:高电压下,电机绕组绝缘有极化现象,电压越高绝缘的吸收电流就越大,而吸收电流越大,所反映的绝缘电阻就越低。有关电气规程规定,测量各种电气设备(包括电动机)的绝缘电阻值时,必须采用相应电压等级的兆欧表。测量500伏以下的电动机用500伏的兆欧表,500~3000伏的电动机用1000伏兆欧表,3000伏以上的电动机用2500伏兆欧表。
通常,为了判断电动机的绝缘是否良好,还要与以前记录的测量结果进行比较。为了便于比较,对于同一台电动机,每次测量绝缘电阻时,应用同一电压等级的兆欧表,严禁随意使用不同电压等级的兆欧表,以免作出错误的判断。
2.笔者本人遇到过这样一件事,一台水冷空调的风机电机(三相380v1.5kw,2极)用500V摇表测量电动机的绕组对外壳绝缘时,读数几乎接近零兆欧,但电动机照常运行,用钳形表测电机电流三相正常。但该电机外壳严重漏电,幸好水冷空调安装在高处,不易触及。停机打开电机检查,主要是绕组受潮,并未直接短路或接地,用万用表电阻档测量其相线对外壳电阻已经降低至7KΩ。后烘干处理,至今正常使用。
以上就是本人的一点工作经验总结,欢迎广大同行共同讨论学习!


万用表测量仪表执行器电流回路方法

①图1是一个执行器回路,用万用表直流电流挡测量控制信号或阀位反馈信号的电流,可以判断执行器工作是否正常。

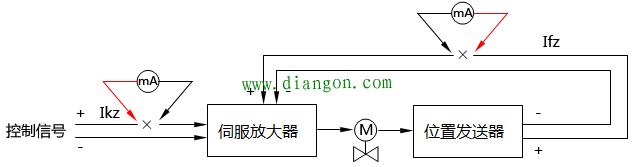

图1 万用表测量执行器回路电流示意图
a、当Ikz及Ifk的电流在4-20mA范围内,表明控制器及执行器能正常工作。
b、当Ikz的电流大于20mA,可能是负载短路,或者控制器出现异常,应检查伺服放大器及控制器,检查控制器是否设置有故障保位,控制器AO卡件是否有故障,Ifk的电流大于20mA,先观察调节阀是否已全开,阀门没有全开,则阀位反馈电路有故障。
c、当Ikz测不出电流,即电流等于0,有可能是控制回路出现故障,如AO卡件有故障,控制器至伺服放大器的输入连接线路开路。当Ifk的电流<4mA时,先观察调节阀是否已完全关闭;而Ifk的电流等于0时,可能是阀位反馈电路有问题,如反馈电路供电中断,或者执行器反馈机构有故障。
②间接测量电流的方法
测量电流需要断开被测回路串入电流表,很麻烦,如果回路中有阻值较低又是无感的电阻,则可用万用表的直流电压挡测量电阻两端的电压,根据欧姆定律算出流过该电阻的电流,在电路中临时加个限流电阻也可以间接测量电流。
