同步电动机阻尼绕组焊接处断裂焊接方法-三相异步电动机的基本结构

同步电动机的阻尼绕组由阻尼条和阻尼环两部分组成，两者采用铜焊或银焊进行连接。一旦焊接处出现断裂，电动机工作时会产生火花，且出现异常的电磁声，观察断裂处通常呈黑色，可以此典型特征查找断裂部位。

当找到断裂部位以后，可采用铜焊或银焊方式来对其进行重焊，使其恢复正常。具体方法如下：

(1)先用浸水的石棉绳将焊点附近包裹好，以保护其他部位不致被损坏。

(2)采用阻值较大的硬质电刷式炭精钳加热断裂处。应断续接通电源，以保证焊接温度控制在600～700℃之间。

(3) -旦断裂处阻尼条呈暗红色时，把磷铜焊片置于断裂处，等其熔化后就可焊合。如用银铜焊，则焊接时应添加硼砂作助焊剂。最后把焊接处打磨平整即可。

三相异步电动机的基本结构

1.定子

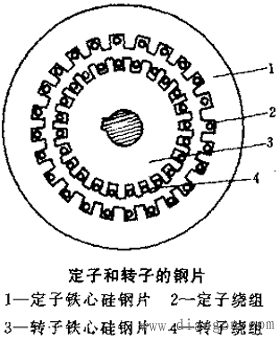

　定子由铁心、绕组与机座三部分组成。定子铁心是电动机磁路的一部分，它是由0.5mm的硅钢片叠压而成，片与片之间是绝缘的。

　　定子绕组是电动机的电路部分由许多线圈连接而成，每个线圈有两个有效边分别放在两个槽里。三相对称绕组AX，BY，CZ可连接成星型或三角形。

　　机座主要用于固定与支撑定子的铁心。

2.转子

　　转子有铁心与绕组组成。

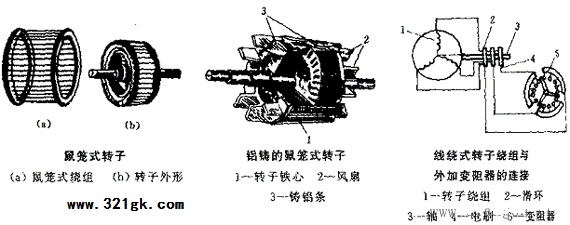

　　异步电动机的转子绕组有鼠笼式、线绕式。
