怎样区分零线和地线-智能电表三相四线接线方法

插座一般采用的是2P+漏电保护的开关，而2P的开关是相线和零线一起接入的，你只要先关闭这个开关，然后用万用表测一下除相线外的其他2根线和其他插座的零地线的通断，如果通那么就是地线，不通说明了是零线。
家用照明电的零线一般都是经过空开接入的，保护地线是直接接入的，当无法确定零线和火线时，可以用一个灯泡一端接接火线，一端接任意一根线，通电时如果漏电开关跳闸，则为地线，不跳闸则为零线，如果都不跳闸，证明为装漏电开关，那就无所谓了，因为零线和地线最后还是结一起的。
地线和零线接反会出现说明后果，危害一：我们的漏电保护开关的原理是测试零线和火线的电流差，如果I火线=I零线说明没有漏电，如果I火线>I零线说明漏电。你将地接当作零线接的话I零=O 远远低于漏电保护器的额定值会跳闸，如果不跳说明你们的漏电保护器是劣质产品或者配电箱里面没有按照要求安装保护器。危害二我们的接地线是设备的外壳接地，如果将地线当作零线当地线断掉的时候我们的设备不能运转，而却外壳还会出现触电事故。

智能电表三相四线接线方法

三相四线电能表的接线：三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其有11个这么多接线端，此电表常用在动力和照明混合的供电电路。它的接线方式也是分为直接接入式和经互感器接入式两种。

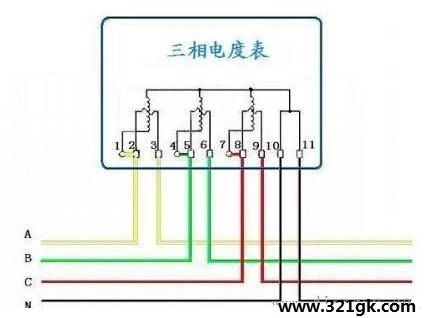

上图为三相四线电表直接接入式接线，火线U、V、W分别接在A、B、C三相的进线端，A、B、C三相出线端接负载，零线接后面的接线；
经互感器接入式。同样的，经互感器接入式三相四线电能表内电压、电流端子分为公用和分开量中方式，如下图。
