10kv架空导线安全距离-变压器短路-吸湿器的结构及作用

10kv架空线下6米是安全施工距离:
根据《施工现场临时用电安全技术规范》的规定，在建工程（含脚手架）的周边与架空线路的边线之间的最小安全操作距离：当外电线路电压为10KV时，最小安全距离为6.0m。

变压器短路注意事项

变压器出现短路故障是常见的一种现象，很多新手在面对这种情况时，因为处理方法不正确，导致机器寿命减少，机器故障频繁出现。下面就介绍一下在变压器出现短路故障时，要注意的事项有哪些？
1、更换绝缘件时应保证绝缘件的性能。
处理时对所更换的绝缘件应测试其性能，且符合要求方可使用。特别对引线支架木块的绝缘应引起重视。木块在安装前应置于80℃左右的热变压器油中浸渍一段时间，以保证木块的绝缘。
2、变压器绝缘测试应在变压器注油静止24小时后进行
由于某些受潮的绝缘件在热油浸泡较长时间后，水分会扩散到绝缘的表面，如果注油后就试验往往绝缘缺陷检查不出来。例如一台31.5MVA的110kV变压器低压侧在处理时更换了kV铜排的一块支架木块，变压器注油后试验一切正常，10kV低压侧对铁芯、夹件及地绝缘电阻减小为约1mΩ。后经吊罩检查，发现10kV铜排的支架木块绝缘非常低。因此绝缘测试应在变压器注油静止24小时后进行较为可靠。
3、铁芯回装应注意其尖角
在回装上铁轭时，应注意铁芯芯片的尖角，并及时测量油道间绝缘，特别是要注意油道处的芯片尖角，要防止芯片搭接造成铁芯多点接地。例如一台120MVA的220kV变压器，在低压侧更换绕组回装上铁轭时，由于在回装时没有注意芯片尖角，又没有及时测量油道间绝缘，安装完毕后测量油道间绝缘为0，最后花费了较长时间才找到是由于铁芯芯片尖角短接了油道。
4、更换抗短路能力较强的绕组材料，改进结构
变压器绕组的机械强度主要是由下面两个方面决定的：一是由绕组自身结构的因素决定的绕组机械强度;二是绕组内径侧的支撑及绕组轴向压紧结构和拉板、夹件等制作工艺所决定的机械强度。当前，大多数变压器厂家采用半硬铜线或自粘性换位导线来提高绕组的自身抗短路能力，采用质量更好的硬纸板筒或增加撑条的数量来提高绕组受径向力的能力，并采用拉板或弹簧压钉等提高绕组受轴向力的能力。作为电力变压器的技术部门，在签订变压器销售合同前的技术论证时和变压器绕组更换时，应对绕组的抗短路能力进行充分考察，并予以足够重视。
5、变压器的干燥
由于变压器受短路冲击后一般需要较长时间进行检修，为防止变压器受潮，可以采取两种措施：
一是在每天收工前将变压器扣罩，使用真空泵对变压器进行抽真空，以抽去变压器器身表面的游离水，第二天开工时，使用干燥的氮气或干燥空气解除真空，一般变压器在检修后热油循环24小时即可直接投入运行。
二是每天收工后，对变压器采取防雨措施，在工作全部完工后，对变压器采用热油喷淋法进行干燥，这种方法一般需要7-10天的时间。
此外，在变压器发生短路故障后，除了按照常规项目对变压器进行试验外，应重点结合变压器油、气体继电器内气体、绕组直流电阻、绕组电容量、绕组变形测量的试验结果判断分析故障的性质，并检查绕组的变形、铁芯及夹件的位移与松动情况，然后确定对变压器的处理方案及应采取的预防措施。在因变压器短路故障造成绕组严重变形需要更换绕组时，应注意铁芯芯片的回装、所有绝缘件的烘干、变压器油的处理及变压器的整体干燥。

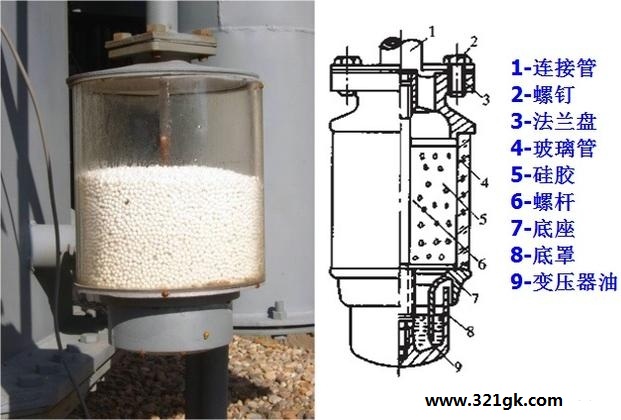

变压器吸湿器的结构及作用

吸湿器又名呼吸器，常用吸湿器为吊式吸湿器结构。吸湿器内装有吸附剂硅胶，油枕内的绝缘油通过吸湿器与大气连通，内部吸附剂吸收空气中的水分和杂质，以保持绝缘油的良好性能。

为了显示硅胶受潮情况，一般采用变色硅胶。变色硅胶原理是利用二氯化钴（CoCL2）所含结晶水数量不同而有几种不同颜色做成，二氯化钴含六个分子结晶水时，呈粉红色；含有两个分子结晶水时呈紫红色；不含结晶水时呈蓝色。

呼吸器的作用是提供变压器在温度变化时内部气体出入的通道，解除正常运行中因温度变化产生对油箱的压力。

呼吸器内硅胶的作用是在变压器温度下降时对吸进的气体去潮气。

油封杯的作用是延长硅胶的使用寿命，把硅胶与大气隔离开，只有进入变压器内的空气才通过硅胶。
