日光灯关掉后为何还会闪日光灯四线镇流器接线图

日光灯关掉后为何还会闪
　　日光灯管与节能灯管一样,都有一定的“余辉”,切断电源以后,还会亮一段时间,才慢慢暗下去.
　　如果电源开关装在零线上,没有切断火线,那关灯后就会长久地闪下去.另外如果是旧开关,内部不清洁,关断以后也可能会有微弱的漏电,使灯管闪光.
不知大家有没有注意到这个现象：家用日光灯亮了一段时间后将其开关断开，发现日光灯的两端呈现“白色”，有时中间也呈现“白色”，并且“白色”部分还在不停地闪烁（在晚上现象更明显）。这是为什么呢？
1、工作原理
当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。辉光放电的热量使双金属片受热膨胀，两极接触。电流通过镇流器、启辉器触极和两端灯丝构成通路。灯丝很快被电流加热，发射出大量电子。这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于灯管两端。灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。氩气电离生热，热量使管内水银产生蒸气，随后水银蒸气也被电离，并发出强烈的紫外线。在紫外线的激发下，涂在灯管内壁的荧光物质就发出乳白色的可见光──日光灯光。
2、原因分析
当日光灯开关断开后的瞬间，由于灯丝温度较高，还会发射出电子，它能将管内的汞蒸汽电离，还能使管内壁的荧光物质发光，所以，日光灯的两端会呈现“白色”。当日光灯工作时间过长后，再将开关断开，此时因灯丝温度更高，还能发射出更多的电子，使汞蒸汽电离，使荧光物质发光，于是中间也呈现“白色”。至于“白色”部分还在不停地闪烁，是由于开关断开后，那时灯丝发射出的电子处于不稳定状态，导致汞蒸汽的电离也不稳定，紫外线的发射也不稳定了，以至于造成荧光也不稳定了，因此会见到“日光灯在断电瞬间还会不停地闪烁”这一现象。

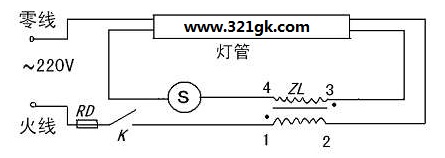

日光灯四线镇流器接线图

　　四线镇流器有四根引线，分主、副线圈。主线圈的两引线和二线镇流器接法一样，串联在灯管与电源之间。副线圈的两引线，串联在启辉器与灯管之间，帮助启动用。由于副线圈匝数少，交流阻抗亦小。如果误把它接入电源主电路中。就会烧毁灯管和镇流器。所以，把镇流器接入电路前，必须看清接线说明，分清主副线圈。也可用万用表测量检测，阻值大的为主线圈。

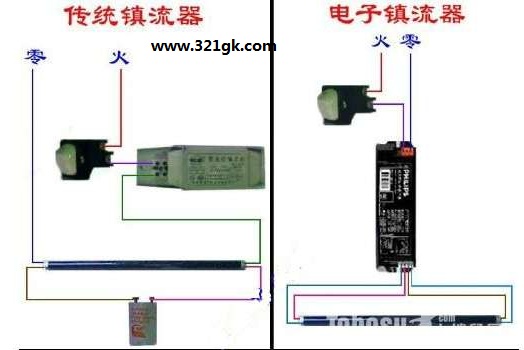

日光灯镇流器接线电路图

日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路一定要正确，否则会烧坏灯管和镇流器。还有需要注意的是安装电感镇流器需要安装启辉器，而安装电子镇流器就不用安装了。
