什么是三相交流电?电较单相交流电优点 三相交流电接灯泡方法

时间:2017-03-29 18:26来源:未知 作者:admin 点击:
什么是三相交流电?三相交流电较单相交流电优点-三相交流电接灯泡方法-三相交流电相序
由三个频率相同,振幅相等,相位依次互差120°电角度的交流电动势组成的电源称为三相交流电源。它是由三相交流发电机产生的。日常生活中所用的单相交流电,实际上是由三相交流电的一相提供的,由单相发电机发出的单相交流电源现在已经很少采用。     三相交流电较单相交流电有很多优点,它在发电、输配电以及电能转换成机械能等方面都有明显的优越性。例如:制造三相发电机、变压器都较制造容量相同的单相发电机、变压器节省材料,而且构造简单,性能优良、维护方便。又如,由同样材料所制造的三相电机,其容量比单相电机大50%;在输送同样功率的情况下,三相输电线较单相输电线可节省有色金属25%,而且电能损耗较单相输电时少。基于以上优点,三相交流电获得了广泛的应用。

三相交流电接灯泡方法

  三相交流电接灯泡方法:

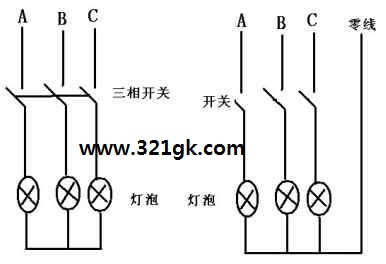

  1、如果有零线,即三相四线,可取任一相线和零线组合,得到单相电源。灯泡接到该单相电源的火线、零线即可。见下面图右。
  2、如果没有零线,即三相独立送电,可按下面图左接线。注意:三个灯泡规格要一样。


三相交流电相序

三相交流电具有电能输送方便、经济,三项功率比单相功率的波动性小灯优点。因而得到广泛的应用。三相交流电路一般是指电路中同时存在着三个最大值相等,频率相同,相位彼此相差120°的正弦交流电动势。每个电动势组成的那部分电路叫做一“相”。


三相交流电动势的解析式表示如下:
  • eu=Emsinωt
  • ev=Emsin(ωt-120°)
  • ew=Emsin(ωt+120°)

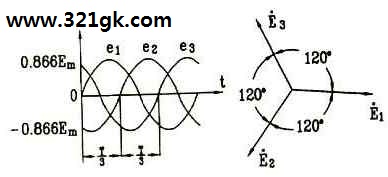

其波形图和相量图如上右图所示。
我们把幅值相等,频率相同,相位彼此互差120°的三相正弦交流电动势称为对称电动势。
下面所说的三相电动势如无特殊说明,均指对称电动势。
对称电动势的特点是三相电动势瞬时值之和恒为零。
在实际应用中,常用U-V-W的次序表示三相电动势的相序,所谓相序是指三相电动势通过最大值和零值的先后顺序,即U相比V相电动势超前120°;V相比W相电动势超前120°;W相比U相电动势超前120°。
在三相绕组中,将哪一项定位U相是无关紧要的,但U相一旦设定,则V、W便按顺序一同被设定。即比U相滞后120°的是V,相比V滞后120°的是W相,这个次序不能混淆。因此把U-V-W的相序称为顺相序。
ABC三相顺时针旋转,在没有参照时,可以自行命名,即从某一时刻开始第一个出现峰值的是A相,依次为B,C相。如果有两路电源来自同一个变压器,其中一路已知ABC相序,则另一路不能自行命名,只能根据已知一路的相序,采用核相的方法未知一路的相序。
在只有一路电源的场合,只有相序正确就行,相别无所谓。
再有多路电源时,相序相别都不能搞错,否则可能造成短路。 (责任编辑:admin)
