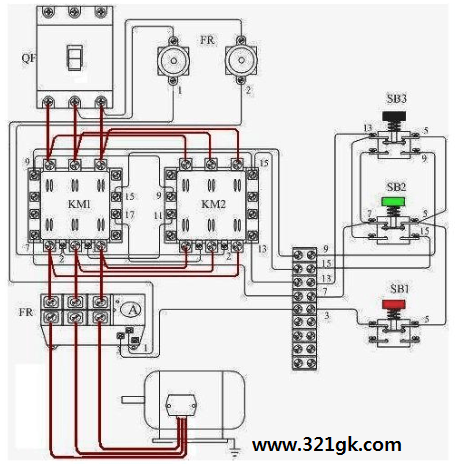

电动机互锁正反转接线图解析-交流接触器三相电动机正反转接线方法
正反转互锁解析：正反转就是在接触器上口进线端，把第二个接触器进线与第一个的相序中的任意两根线颠倒一下就可以了；
互锁就是用第一个接触器的辅助触点的常闭触点控制第二个接触器的电磁线圈；第二个接触器辅助触点常闭触点控制第一个接触器的电磁线圈，达到一个接触器吸合的情况下另一个接触器电磁线圈短路不能吸合，启到互锁保护的作用。

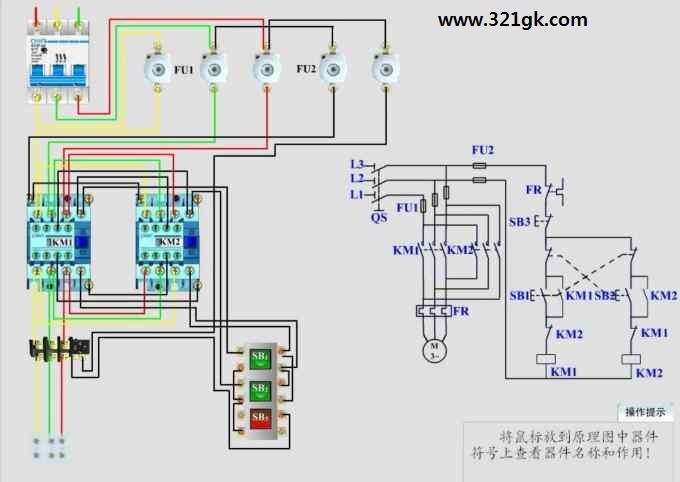

交流接触器三相电动机正反转接线方法
-
电动机的正反转运作是靠二个交流接触器的交替运作中改变相序而得到的。
-
交流接触器的线圈，也称控制线圈，线圈电压有：12v,36v,220v,380v等，一般在电动机正反转的使用中，都会借用一次线电路电压，就是380v电压。
-
交流接触器线圈的闭合和离合是控制主线电路工作状态的关键，所以如果在正反转的电路中，二个交流接触器线圈，同时闭合的情况下，就会发生短路状态，而引起故障。
-
交流接触器线圈A的进线需接在交流接触器B线圈的常闭输出接点上，相同交流接触器线圈B的进线需接在交流接触器A线圈的常闭输出接点上,这样，B接触器在工作的状态中，当接触器A需要闭合的瞬间，接触器A线圈的常闭点离合，使得A接触器在尚未工作的情况下，B接触器就已经断开，待A接触器工作是就不会发生相间短路的情况，
-
这就是二次线路的互锁，接触器是靠按钮开关的按动后接通电源使得线圈得电后闭合，使另一接触器离合后的常闭接点上得到永久电压，而正常工作。
-
按钮开关的进出线接法，也是按线圈接法原则而接线，产生互锁。
-
