电动机的转速转矩计算公式 电动机正反转接线图

时间:2017-04-21 15:52来源:未知 作者:admin 点击:
电动机的转速转矩计算公式-电动机正反转接线图
电动机的转速计算公式是(1-S)60*f/p
f是电源频率 p电动机的磁极对数 S电机转差率
三相异步电动机的转矩公式为:
S R2
M=C U12 公式 [2 ]
R22+(S X20)2
C:为常数同电机本身的特性有关; U1 :输入电压 ;
R2 :转子电阻; X20 :转子漏感抗; S:转差率

电动机正反转接线图

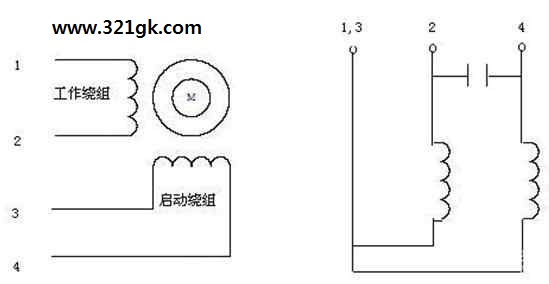

电动机正反转接线图1:

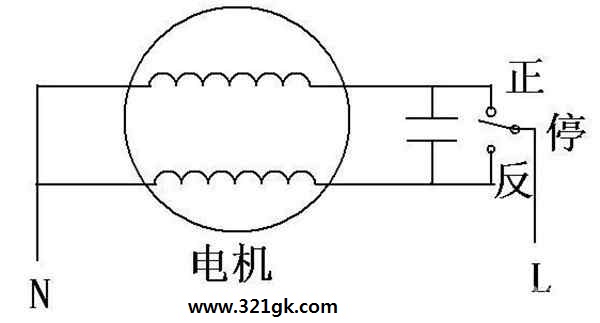

电动机正反转接线图2:

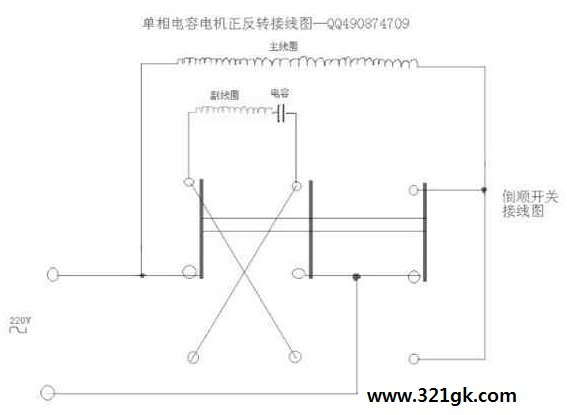

电动机正反转接线图3:

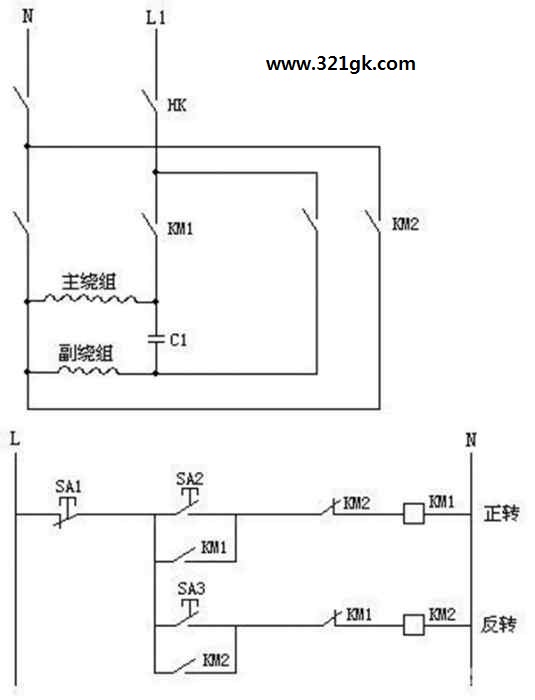

电动机正反转接线图4:

以上多电动机正反转接线图进行了剖析并展示个各种电动机正反转接线图。 (责任编辑:admin)
