保护接零为什么还要重复接地
为了克服保护接零存在的以上这些问题，更可靠地保障人身安全，大都采用重复接地。所谓重复接地，就是在零线全长上选择几点同时接地。采用重复接地后，当系统中发生电气设备漏电碰壳时，可大大降低零线的对地电压，同时减小了接地故障回路的总电阻，增大了故障电流，提高了保护装置的灵敏度。
三相电都是有中性点的，就是零线，正常三相平衡的时候，零线是没有电的，但是，在三相电每相带的负荷不一样的情况下，就会有中性点偏移的情况，这时就会有电流在零线产生，零线打人就是这种情况，所以，要把零线保护接地，并且重复接地是保证把电流绝对的引入大地。确保安全。

变压器零线接地不良会导致哪些不良后果？

当变压器的零线接地不好，分两种情况。
一，当三相负载平衡时
无影响，接不接都无所谓。
二，当三相负载不平衡时
会造成电源中性点偏移。反应出来的就是，某相电压超过额定，某相电压低于额定。
这样下端的负载就遭殃啦。
三相越不平衡，中性点偏移越很。即电压波动就越大。

直流接地危害

直流系统在变电站中具有重要的位置。要保证一个变电站长期安全运行，其因素是多方面的，其中直流系统的绝缘问题是不容忽视的。变电站的直流系统比较复杂，通过电缆沟与室外配电装置的端子排、端子箱、操作机构箱等相连接，因电缆破损、绝缘老化、受潮等原因发生接地的可能性较多，发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。通常，要求直流系统的各种小母线、端子回路、二次电缆对地的绝缘电阻值，用500V摇表测量其值不得小于0.5MΩ。直流回路绝缘的好坏必须经常地进行监视。否则，会给运行带来许多不安全因素。

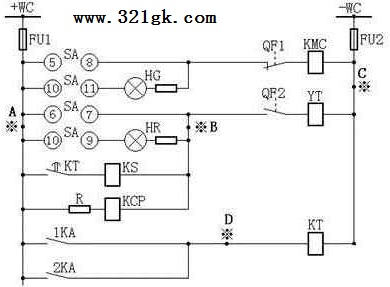

现以图为例说明直流接地的危害。当图中A点与C点同时有接地出现时，等于+WC、-WC通过大地形成短路回路，可能会使熔断器FU1和FU2熔断而失去保护电源；当B点与C点同时有接地出现时，等于将跳闸线圈短路，即使保护正常动作，YT跳闸线圈短路，即使保护正常动作，YT跳闸线圈也不会起动，断路器就不会跳闸，因此在有故障的情况下就要越级跳闸；当A点与B点或A点与D点，同时接地时，就会使保护误动作而造成断路器跳闸。直流接地的危害不仅仅是以上所谈的几点，还有许多，在此不一一作介绍了。
因为发生直流接地将产生许多害处，所以对直流系统专门设计一套监视其绝缘状况的装置，让它及时地将直流系统的故障提示给值班人员，以便迅速检查处理。
