什么是接地电阻?接地如何预埋 标准接地电阻规范要求

时间:2017-05-26 08:17来源:未知 作者:admin 点击:
什么是接地电阻?接地如何预埋-标准接地电阻规范要求
  接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻,它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。接地电阻大小直接体现了电气装置与“地”接触的良好程度,也反映了接地网的规模。在单点接地系统、干扰性强等条件下,可以采用打辅助地极的测量方式进行测量。接地电阻主要分以下三种。
  1.保护接地:电气设备的金属外壳,混凝土、电杆等,由于绝缘损坏有可能带电,为了防止这种情况危及人身安全而设的接地。1Ω以下
  2.防静电接地:防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
  3.防雷接地:为了将雷电引入地下,将防雷设备(避雷针等)的接地端与大地相连,以消除雷电过电压对电气设备、人身财产的危害的接地,也称过电压保护接地。

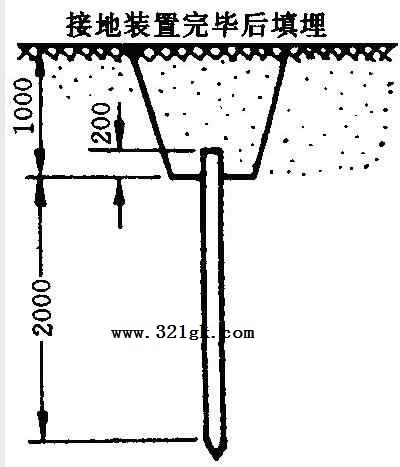

接地如何预埋

防雷接地预埋做法;在开坑时期敷设地线(在拆模之后),并且预留外引端口便于进行放射型地网敷设,以及防雷引下线的链接。
1,预埋件(预制埋件)就是预先安装(埋藏)在隐蔽工程内的构件.就是在结构浇筑时安置的构配件,用于砌筑上部结构时的搭接。以利于外部工程设备基础的安装固定.预埋件大多由金属制造,例如:钢筋或者铸铁,也可用木头,塑料等非金属刚性材料。
2,防雷,是指通过组成拦截、疏导最后泄放入地的一体化系统方式以防止由直击雷或雷电的电磁脉冲对建筑物本身或其内部设备造成损害的防护技术。防雷简单的说就是对建筑物用避雷针(网、线、带)和一些建筑物自身的金属物,来作为接闪体,以免建筑物本身遭受到直接雷的损坏。
3,接地装置是防雷装置的重要组成部分。接地装置向大地泄放雷电流,限制防雷装置对地电压不致过高。除独立避雷针外,在接地电阻满足要求的前提下,防雷接地装置可以和其他接地装置共用。为所雷电流迅速导入大地以防雷止雷害为目的的接地叫做防雷接地。
防接地装置包括以下部分:
①雷电接受装置:直接或间接接受雷电的金属杆(接闪器),如避雷针、避雷带、架空地线及避雷器等。
②接地线(引下线):雷电接受装置与接地装置连接用的金属导体。
③接地装置:接地线和接地体的总和。
一、二、三类防雷建筑接地装置≤10Ω一、二、类工业建筑防雷接地装置≤10Ω三类工业建筑防雷接地装置≤30Ω露天可燃气体储气柜防雷接地装置≤30Ω露天油罐防雷接地装置≤10Ω户外架空管道防雷接地装置≤20Ω水塔、烟囱防雷接地装置≤30Ω微波站、电视台的天线防雷接地装置≤5Ω微波站、电视台的机房防雷接地装置≤1Ω卫星地面站防雷接地装置≤1Ω广播发射台天线塔的防雷接地装置≤0.5Ω广播发射台发射机房的防雷接地装置≤10Ω雷达实验调试场防雷接地≤1Ω雷达天线于主机工作接地共用接地体≤1Ω独立桩基础,首先将桩基础底部四周靠外的至少两根钢筋闭合焊接,再引出至其他的桩基础以及避雷引上线,不用每个桩基础都这样做,可间隔着做,如果桩基础很多也可间隔两个做。如果只有两排只需将独立桩基础连接成方形即可,如果是多排独立桩基础需将四周连接,中间以不大于10×10米的网状连接,类似屋面避雷网。

标准接地电阻规范要求

  1.独立的防雷保护接地电阻应小于等于10欧;
  2.独立的安全保护接地电阻应小于等于4欧;
  3.独立的交流工作接地电阻应小于等于4欧;
  4.独立的直流工作接地电阻应小于等于4欧;
  5.防静电接地电阻一般要求小于等于100欧。
  6.共用接地体(联合接地)应不大于接地电阻1欧;
  7.仪表携带、使用时须小心轻放,避免剧烈震动。
  注:避雷针的地线属于防雷保护接地,如果避雷针接地电阻和防静电接地电阻都是按要求设置的,那么就可以将防静电设备的地线与避雷针地线接在一起,因为避雷针的接地电阻比静电接地电阻小10倍,因此发生雷电事故时,大部分雷电将从避雷针地泄放,经过防静电地的电流则可以忽略不计。

如何做重复接地

重复接地就是在中性点直接接地的系统中,在零干线的一处或多处用金属导线连接接地装置。在低压三相四线制中性点直接接地线路中,施工单位在安装时,应将配电线路的零干线和分支线的终端接地,零干线上每隔1千米做一次接地。对于距接地点超过50米的配电线路,接入用户处的零线仍应重复接地,重复接地电阻应不大于10欧。


1、独立的防雷保护接地电阻应小于等于10欧;
2、独立的安全保护接地电阻应小于等于4欧;
3、独立的交流工作接地电阻应小于等于4欧;
4、独立的直流工作接地电阻应小于等于4欧;
5、防静电接地电阻一般要求小于等于100欧。 (责任编辑:admin)
