变压器维护保养内容变压器绝缘电阻试验注意事项

第一, 检查套管和磁裙的清洁程度并及时清理, 保持磁套管及绝缘子的清洁, 防止发生闪络。
第二, 冷却装置运行时, 应检查冷却器进、出油管的蝶阀在开启位置; 散热器进风通畅,入口干净无杂物; 检查潜油泵转向正确, 运行中无异音及明显振动; 风扇运转正常; 冷却器控制箱内分路电源自动开关闭合良好, 无振动及异常声音; 冷却器无渗漏油现象。
第三, 保证电气连接的紧固可靠。
第四, 定期检查分接开关, 并检查触头的紧固、灼伤、疤痕、转动灵活性及接触的定位。
第五, 每3 年应对变压器的线圈、套管以及避雷器进行检测。
第六, 每年检查避雷器接地的可靠性, 避雷器接地必须可靠, 而引线应尽可能短。旱季应检测接地电阻, 其值不应超过5 Ω。
第七, 更换呼吸器的干燥剂和油浴用油。第八, 定期试验消防设施。
以上就是变压器日常的维护保养工作。

变压器绝缘电阻试验注意事项

①试验前应拆除被测试变压器的所有对外连接线，并将被试绕组对地充分放电，至少放电2min。
②测量时，非被测试绕组均应接地。
③兆欧表水平放置后，校验其指零和无穷大来判断此兆欧表是否良好，测量时保持120r/min的恒定转速。测吸收比时，为了读数准确，最好采用电动兆欧表。
④应在兆欧表达到额定转速时将表头接于被试绕组，同时计时，计算出吸收比。
⑤读数完毕，先将表头离开被试绕组，再停止兆欧表的转动，防止被试绕组储存的电荷烧毁兆欧表。
⑥试验结束时，必须将被试绕组对地充分放电。
⑦记录被试物体温度、环境温度和空气相对湿度。
⑧绝缘电阻是以变压器绕组浸入油中时所测得的数值为准。变压器注油后应静放5～6h再进行测量，所得数值与前次比较，应换算到相同温度时的数值。

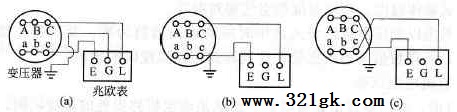

兆欧表测量变压器绝缘电阻接线示意图

在测量变压器绕组的绝缘电阻时，兆欧表的连接，应按仪表上所注明的标号进行，如图(a)所示，在测量高、低压绕组间的绝缘电阻时，将兆欧表的“线路”（即“L”）端和“接地”（即“E”）端分别接到高压侧和低压侧绕组上，将“保护环”(即“G”)端接到变压器铁芯或外壳上。在测量高压绕组和对低压绕组对外壳（对地）的绝缘时，按如图(b)和(c)所示完成接线。

图测量变压器绝缘电阻接线示意图
(a)高压绕组对低压绕组；(b)高压绕组对地；(c)低压绕组对地 (责任编辑：admin)
