电气中的零线、火线、地线 图解

时间:2018-01-25 09:59来源:未知 作者:admin 点击:
交流电源线分为零线(标志字母为NNeutral wire)和火线(标志字母为LLive Wire)。和用电器相连还有地线和大地相连的导线;火线、零线、地线都是连接在三孔插座的导线,火线与零线之间保
交流电源线分为零线(标志字母为"N"Neutral wire)和火线(标志字母为"L"Live Wire)。和用电器相连还有地线——和大地相连的导线;火线、零线、地线都是连接在三孔插座的导线,火线与零线之间保持呈正弦振荡式的压差。由于大地和零线电位相同,故火线与地线也保持呈正弦振荡式的压差。当人体接触火线时,火线的电流通过人体流入大地或者零线,会发生触电事故,而接触零线则不会被电击的。把外壳能导电的用电器的外壳与地线连接,在漏电的情况下,电流会直接通过地线流入大地而不通过身体,从而避免发生触电事故。

零线(N):主要应用于工作回路,从变压器中性点接地后引出主干线。
地线(PE): 不用于工作回路,只作为保护线。利用大地的绝对“0”电压,当设备外壳发生漏电,电流会迅速流入大地,即使发生PE线有开路的情况,也会从附近的接地体流入大地。(从变压器中性点接地后引出主干线并每间隔20-30米重复接地)
火线,就是电路中输送电的电源线。

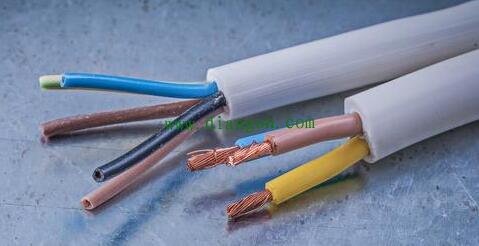

大陆普遍用红色表示L 英文简写L(LIVE)线,也就是火线;蓝色代表N(NEUTRAL)线,也就是零线;黄绿相间(俗称花线)表示地线(E线)。  (责任编辑:admin)
