什么是三相四线制、星形接法（Y）、三角形接法（△）？

1、三相四线制：要了解什么是三相四线制，要先要知道什么是线，什么是相。GB16895中规定，“线”指的是三相配电系统中在正常运行时有电流流过的导线叫做“线”。“相”指的是发电机引出的三个绕组，我们称之为三相，他们之间相差120度电角度。
知道了什么是相，什么是线后，题主的这个问题就很简单了，三相四线制就是指发电机/变压器/电动机的三个相绕组和N（或PEN）线。

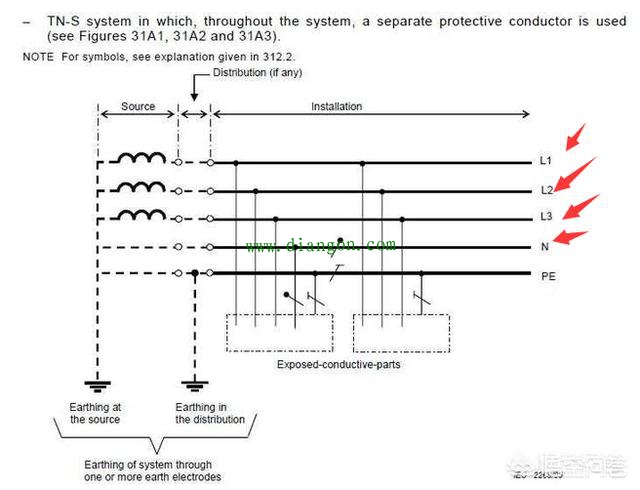

鉴于上方所述，我们常说的三相五线制是错误的说法，因为我们说的“三相五线制”（TN-S系统）指的是三个相线加N线，和PE线，而正常情况下PE线是没有电流通过的，因此严格按照GB16895来说PE线是不能称为“线”的，也就是说我们常说的“三相五线制”（TN-S系统）是错误的说法，他实际是“三相四线制”。TN-C，TN-C-S，TN-S这些都是三相四线制。

2、三角形接法和星形接法常见于变压器及电机内部接线。

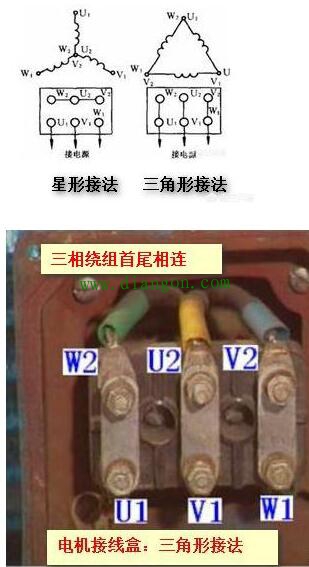

三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。因接线形状似三角形，所以这种接法称为“三角形接法”（△接法）。

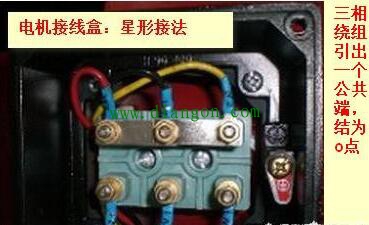

星形接法是把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，因接线形状似星形，所以这种接法称为“星形接法”（Y接法）。
