电工口中的“零线”,并非零线 这话还要从中性点说起 图解

时间:2018-01-25 10:04来源:未知 作者:admin 点击:
火线、零线,几乎是电工工作时口中提到最多的两个名词。但你有没有想过,究竟什么是零线呢?事实上,不少电工口中的零线,并非零线。这话还要从中性点说起。 什么是中性点呢?
“火线”、“零线”,几乎是电工工作时口中提到最多的两个名词。但你有没有想过,究竟什么是零线呢?事实上,不少电工口中的“零线”,并非零线。这话还要从中性点说起。
什么是中性点呢?我们知道,电从发电厂中出来时,有三根相线。这三根相线之间的夹角为120°,将它们在电源侧的一端连在一起,这个点就叫做“中性点”。中性点与各相线之间的电压相同,均为220V。

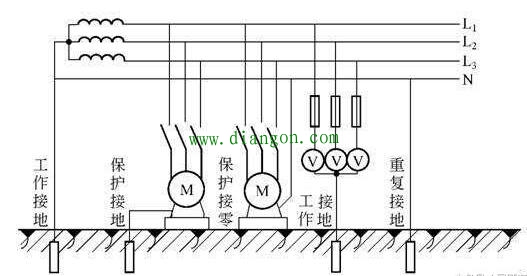

在单相电路中,往往会从中性点引出一条线,与相线配合使用。引出的这条线,就叫做“中性线”。但在大多数时候,并非直接从中性点引出这条线,而是要将中性点接地,以保证中性点的电位始终为0。中性点接地后引出的线,由于电位为0,因此又叫做“零线”。
换句话说,零线属于中性线的一种,中性点接地后引出的中性线,就叫做“零线”。但是需要注意,未接地的中性线,不能被叫做“零线”。

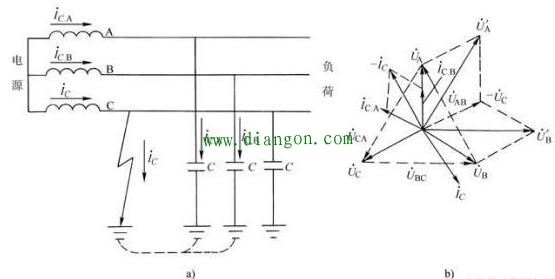

中性点为什么要接地?如果三相电路中,三根相线上的负载严重不平衡(某一根相线上的负载过多),就会导致中性点发生位移,引起三相电不平衡。或者电路中有了较大的零序电流(零序电流又叫漏电电流),导致中性线带电。这两种情况下,如果中性点接地了,中性线上的电位即可保持为0,从而不会发生上述问题。
