图解数字电笔的使用方法

时间:2018-01-27 08:54来源:未知 作者:admin 点击:
这种电笔比较实用,可以测火线零线,还可以测断点。有的还可以测通断。 测试头,显示板显示电压和高电压符号 两个测试按钮 1.直接测试 的就是按住直接测检的触点,批头直接接触
这种电笔比较实用,可以测火线零线,还可以测断点。有的还可以测通断。

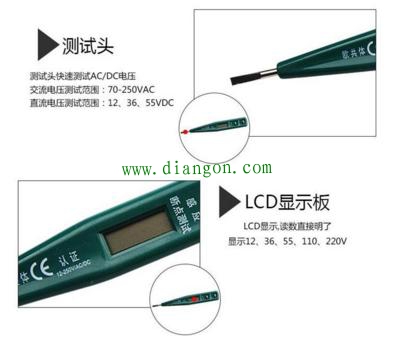

测试头,显示板显示电压和高电压符号

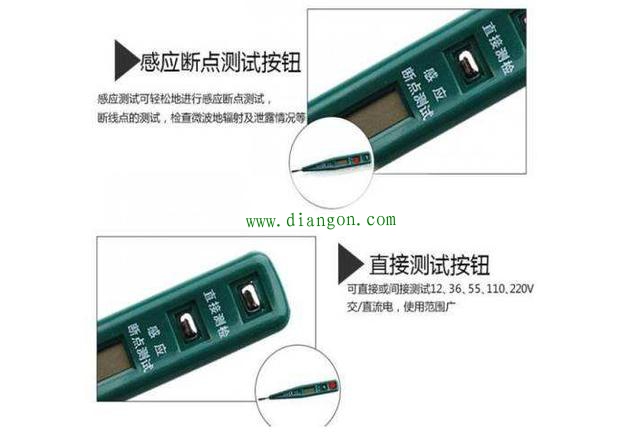

两个测试按钮
1.直接测试的就是按住直接测检的触点,批头直接接触带电线路,12/36/220表示电压伏数.全都 亮表示最大电压值,看一下亮的最后的一组数字就是被测的电压值。
有的数字电笔上有指示灯,当测得是火线的时候,指示灯会亮,显示有电压数值。测零线的时候无反应或者显示有小数值。
2.测断点,这个不需要批头直接接触带电线路,只需要靠近即可。

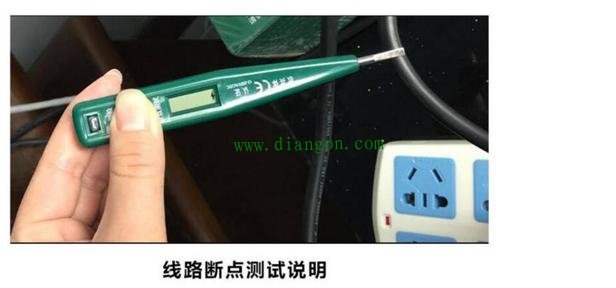

这个是测断点
手按住测断点的触点,批头靠近导线的绝缘皮即可,当显示下图的符号时就是有电,然后一直沿着线走,什么时候符号消失了,那个地方就是断开的。

这个就是有电时显示的符号
具体能测到多大的电压,电笔上都有说明,一般高点的最高能测500伏。
3.测通断
这个是不带电的情况下,测试线路的通断,有点像万用表的峰名档。
有的电笔带指示灯,电笔内有电子的,可以用手捏住导线一端,另一端用电笔头接触,灯亮表示导线是通的,不亮则是断开的 。如果你的电笔不是这样的话,那就只能用万用表了。
根据我使用的经验来看:测火线零线,通断,断点还是很方便的。至于上面显示的数字,只能参考不是太准确。  (责任编辑:admin)
