初学电工怎么样识图

时间:2018-01-27 08:57来源:未知作者:admin 点击: 次

初学电工对于电路图识图，感觉很难；犹如天书一般，那么我们怎么样识图和看图呢？图纸一般分为：系统图、原理图、展开图、布置图和接线图等。每一个图纸都有图例说明，包括电

初学电工对于电路图识图，感觉很难；犹如天书一般，那么我们怎么样识图和看图呢？
图纸一般分为：系统图、原理图、展开图、布置图和接线图等。每一个图纸都有图例说明，包括电工符号，文字符号及设备名称等。
系统图里面包含有：设备元器件型号和母排（或者导线）的型号，及其每一个回路的功率和功能。

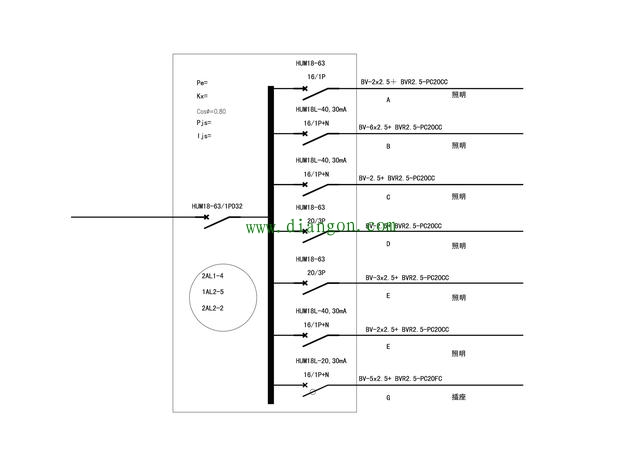

电气系统图
上图就是一个简单的照明配电箱的系统图，系统图给出了总开关的型号，分路开关的功能和开关型号，配线的平方和根数。

接线原理图
接线原理图，告诉我们的是接线原理及其详细的电气元器件的数量。

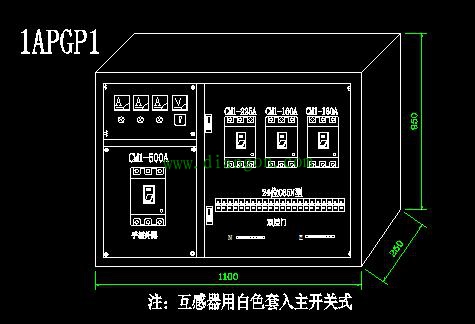

平面布置图
平面布置图可以明确告诉，电器元件的排列方式，安装时候一目了然。
