双控三控四控开关接线方法 图解

时间:2018-01-29 09:20来源:未知 作者:admin 点击:
现在的双控三控四控都是比较实用的,特别是卧室基本上都是两个开关控制一个灯,门口一个开关床头一个开关。还有就是楼梯口,楼下一个开关楼上一个开关,灯在楼梯中间。四控一
现在的双控三控四控都是比较实用的,特别是卧室基本上都是两个开关控制一个灯,门口一个开关床头一个开关。还有就是楼梯口,楼下一个开关楼上一个开关,灯在楼梯中间。四控一般用在卫生间的位置,灯,2个暖灯,排气扇。今天我们简单看看这三种开关的接线。
1、先看看双控

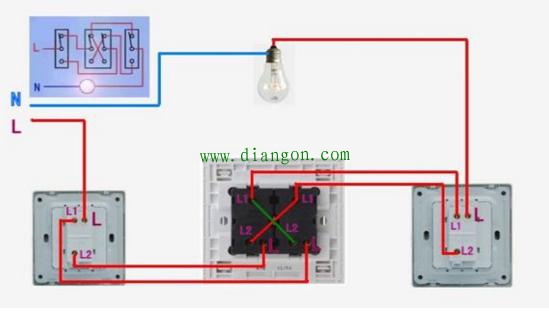

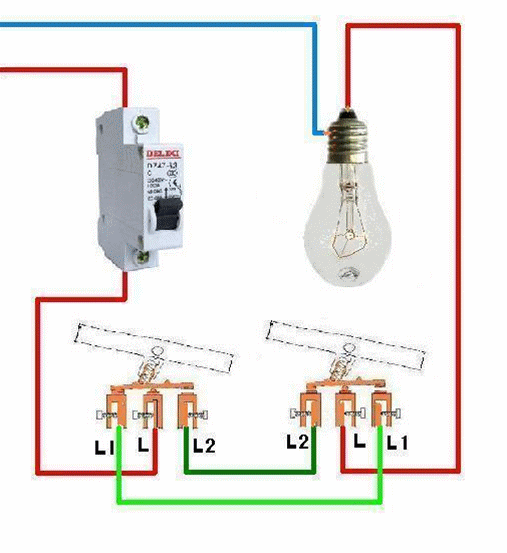

小技巧就是,两个开关的L1L2同名的连一起

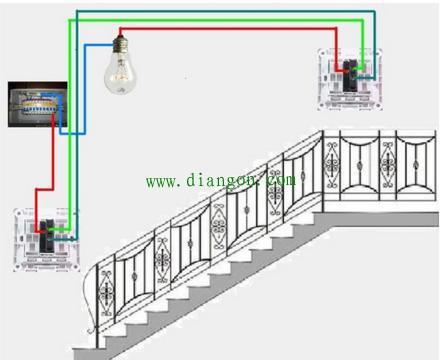

这种是楼梯双控的布局

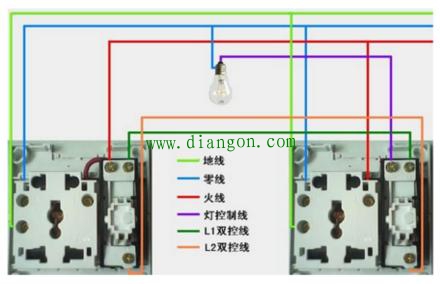

这种双控带插座,大同小异


这个是开关的动态演示,便于理解

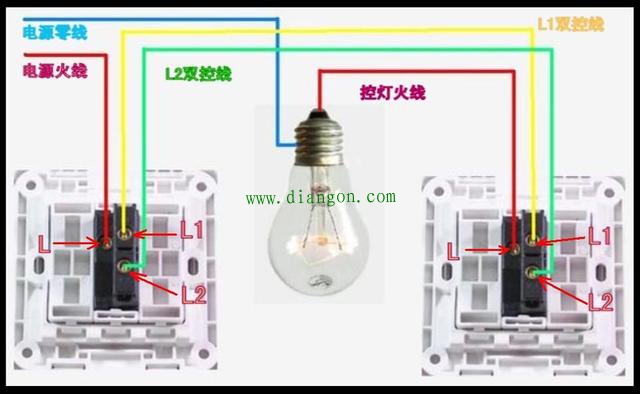

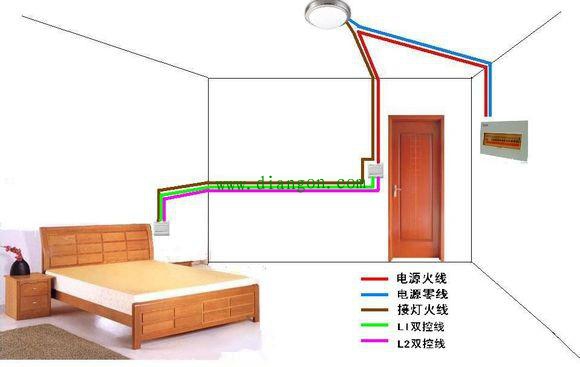

卧室双控的布线图
2、再看看三控


中间是个多控开关
有的朋友说中间可不可以用双联双控开关,也是可以的。不过双联开关上有两个开关,需用同时按下。

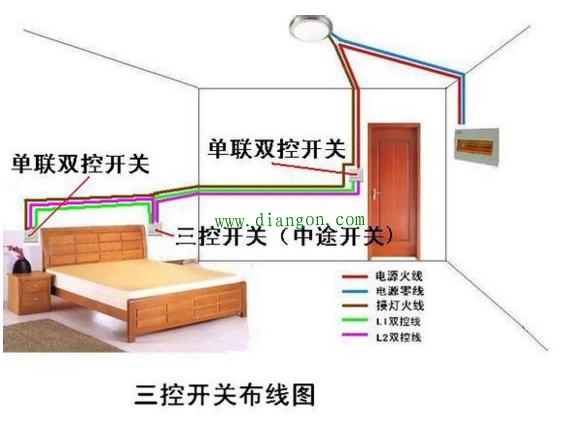

三控开关的布线
3、最后说说四控

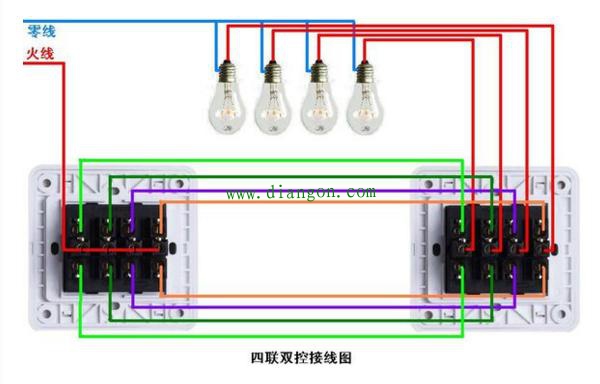

四联双控


这个稍微复杂一点

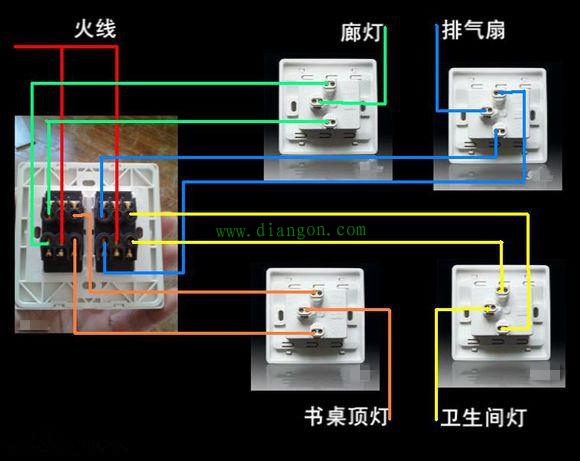

第一个是两个四联双控同时控制四个灯,第二个图是一个四联双控加四个单联双控。四控可以理解为总开关,其他四个开关又可以单独控制。

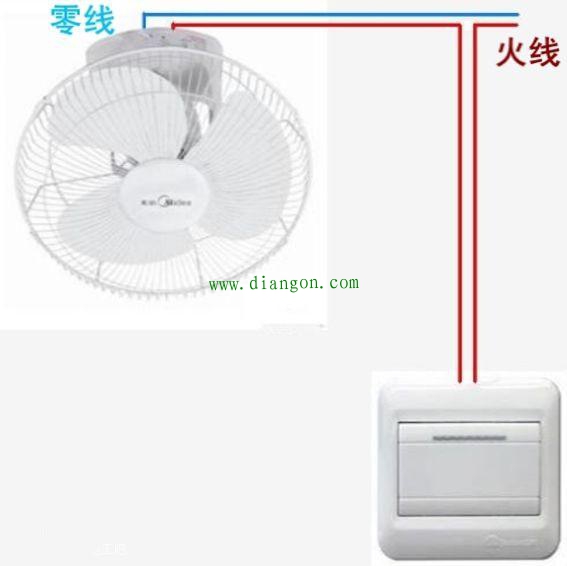

这个就是单联单控的接线
先从简单的学起,零线是直接接灯泡,所有的开关只是控制火线的通断,好了大俵哥简单就说这么多,还是老规矩。
