接触器控制电机正反转接线方法图解

时间:2018-01-29 09:26来源:未知作者:admin 点击: 次

电机的应用太广泛了，所以控制电机正反转的接线大家一定要掌握。从最基础的说起，这是扫盲篇，也是最后一次发，需要的收藏。如果你只需要一个方向，正转，你可以直接接到断路

电机的应用太广泛了，所以控制电机正反转的接线大家一定要掌握。从最基础的说起，这是扫盲篇，也是最后一次发，需要的收藏。

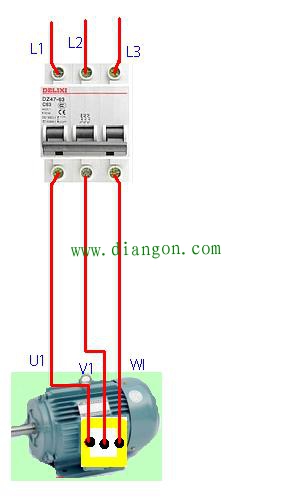

如果你只需要一个方向，正转，你可以直接接到断路器上。

假设这个是正转

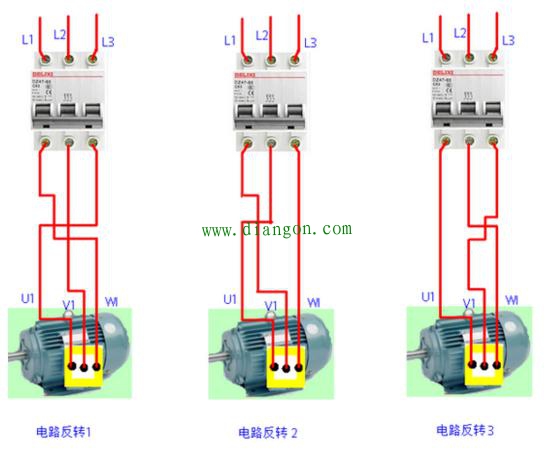

反转接线就是把三条火线，随意两根调换位置。

随意调哪两根火线都可以

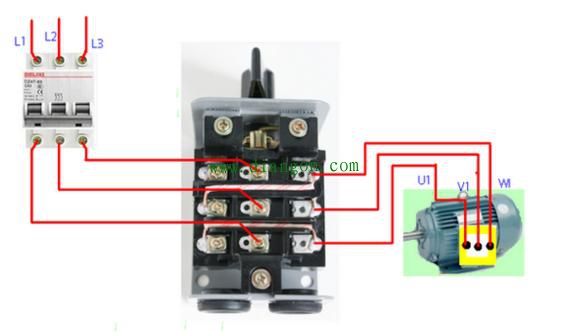

如果想正反转控制，你也可以加倒顺开关
加个倒顺开关就OK

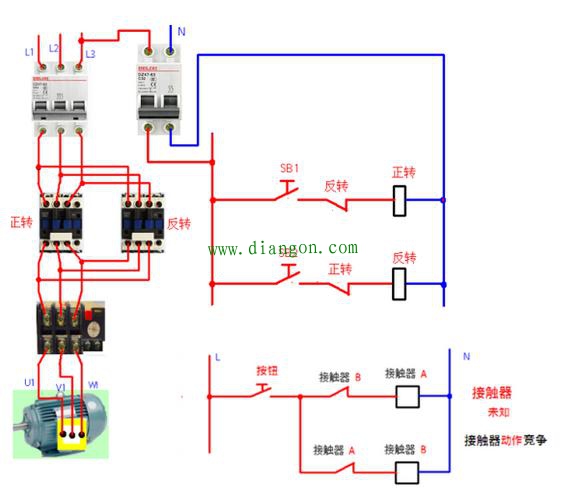

常见的就是两个接触器互锁控制
这个要注意主线部分的接线，接触器上方三条火线的相序，上面是正向并一起，下面随意改变一组相序。

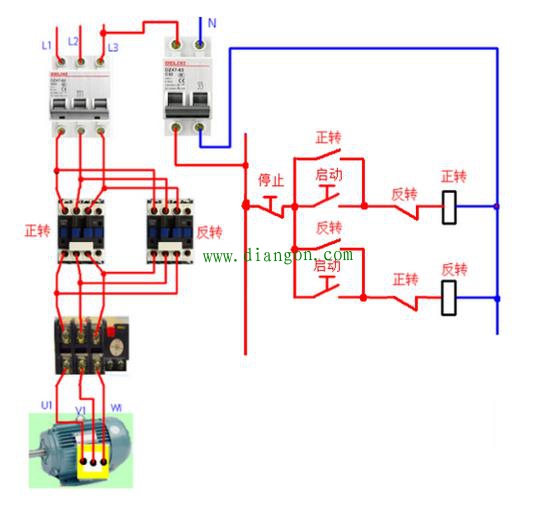

接触器一定要互锁，最好按钮也互锁。

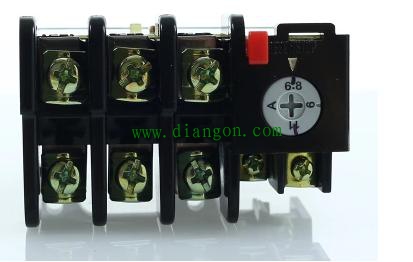

热继电器也要加上哦

左边是主线部分，右边是控制线部分
