单开五孔插座怎么放线?怎么接线?图解

时间:2018-02-26 11:45来源:未知 作者:admin 点击:
正常的单开五孔插座需要接四根线:火线,零线,灯泡的控制线和零线。 现在改为双控开关,加上插座,至少需要四根线。插座需要零线和火线,双控开关需要一个公共点(公共点可以从
正常的单开五孔插座需要接四根线:火线,零线,灯泡的控制线和零线。
现在改为双控开关,加上插座,至少需要四根线。——插座需要零线和火线,双控开关需要一个公共点(公共点可以从插座的火线取)和两根控制线。

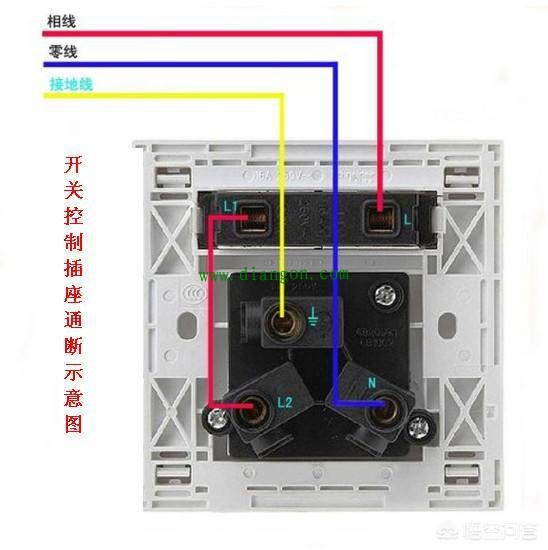

如图,开关控制插座,只需要两根线。(没有算地线)

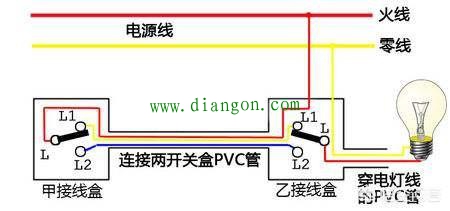

如图,双控开关接线图,需要三根线,如果接插座,就需要引入一根零线(或者火线)。


上图中,左开关加插座需要引入零线,右开关加插座需要引入火线。
一般情况下,是在左开关安装双控带插座的单刀双掷开关插座
