电工必备的电缆载流量对照表

时间:2018-02-26 11:47来源:未知 作者:admin 点击:
由于我接触比较多的是家用电器中电缆和电线,因此关注的也是类似这种应用,也希望跟大家分享和讨论这方面应用时电线载流量如何确定及相关的数据是出自哪里,也算是一种补充,
由于我接触比较多的是家用电器中电缆和电线,因此关注的也是类似这种应用,也希望跟大家分享和讨论这方面应用时电线载流量如何确定及相关的数据是出自哪里,也算是一种补充,本文中下面的数据来源于相关的国家标准。

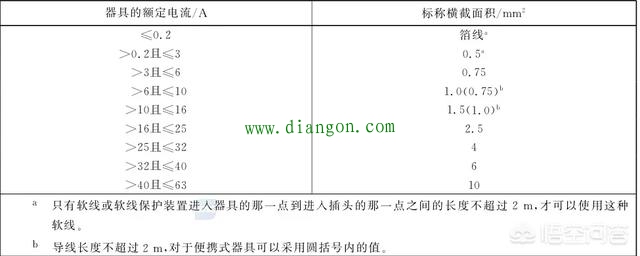

根据标准《GB 4706.1-2005 家用和类似用途电器的安全 第一部分:通用要求》中第25.8的条款要求,电源软线的导线最小横截面积要求如下表:


由于这是国家标准,应该具有一定的权威性,不过从产品上市的角度来看,上面的要求应该是最低的要求,一般企业标准的要求会加严一些。
另外从电线的技术参数来看,除了导线横截面积以外,电线绝缘皮的特性也很关键。电线通电流后,由于导线电阻的存在,长时间通电还会引起发热,所以电线应该还与以下条件有关:
额定温度:不同额定温度的电线,其载流量也不同;
线束中电线根数,根数越多温度上升越多,其单根电线的载流量会越小;

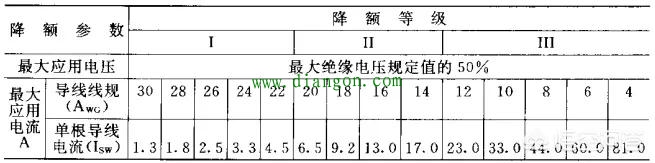

根据国家军用标准《GJB/Z 35-93 元器件降额准则》中第5.13的条款,额定温度为200摄氏度的绝缘导线,单根导线的最大应用电流为下表:

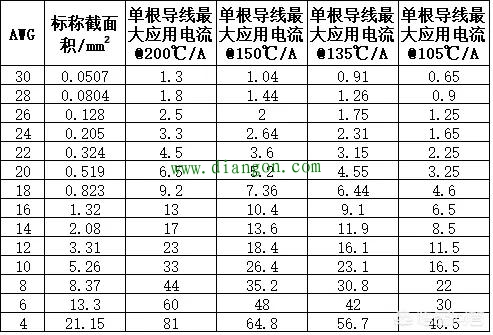

对于额定温度为150摄氏度、135摄氏度、105摄氏度的绝缘导线,应在上表的基础上再降额0.8、0.7、0.5,汇总后见下表:

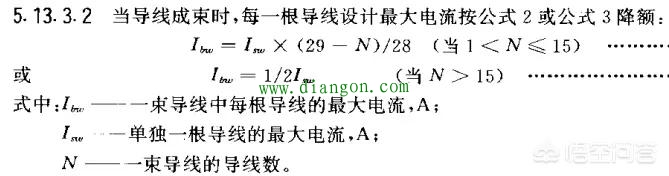

当导线成线束时,每一根导线的最大电流还需在以上基础上再降额使用,计算方法如下:


以上是我对电器上导线载流量的整理和汇总,希望对大家有帮助。
