怎样计算家装需要多少个支路断路器?

时间:2018-03-19 10:30来源:未知 作者:admin 点击:
配电箱里都有一个总开关,在总开关后面有一排开关,这些开关叫支路断路器或者分路断路器。每一个支路断路器,控制一个回路。我们说的计算回路数量,就是计算需要多少个支路断

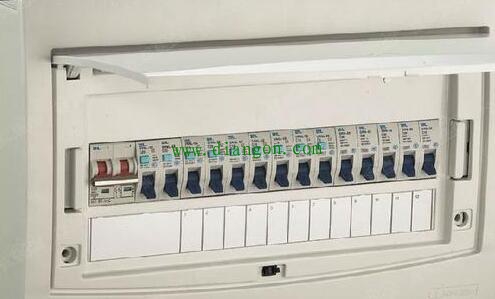

配电箱里都有一个总开关,在总开关后面有一排开关,这些开关叫“支路断路器”或者“分路断路器”。每一个支路断路器,控制一个回路。我们说的计算回路数量,就是计算需要多少个支路断路器。


回路的分类标准为:所有的电灯用一个回路;每个三孔插座用一个回路;每个房间的五孔插座用一个回路。但是也有例外——
在上一步骤中,我们罗列了插座的位置和电器功率,如果这个房间内所有电器的总功率过大(超过3000W),就需要把这个房间分作两个断路器控制。怎么分呢?按照插座的位置,将房间一分为二,两个断路器,各控制房间内的一半插座。比如厨房、客厅等用电量较大的房间,就要考虑这个问题了。
如果总功率较小(小于1000W),则需要将这个房间并入临近房间的回路内。比如控制主卧的断路器,同时控制主卧和阳台。一般卫生间、阳台等房间,要考虑总功率较小的问题。
解释一下为什么要考虑回路内总功率的问题:当回路总功率过大时,会导致电路中电流过大,引起断路器跳闸。为了不让断路器跳闸,我们就只有更换更大的断路器。但断路器增大了,在电路中没有同时开启所有电器,而是只开启了一个电器的时候,虽然电器过载,但电流依旧没有达到断路器的额定电流,也就不会跳闸、起不到保护作用。
且2.5平方电线的载流量,国标下行规定为16A(数据来源《GB/T 4706.1-2005》),也就是说,载流量为16A的电线,就允许出售。在220V电路中,3520W功率的电器,产生的电流就会超过16A。如果将3000W以上的电器放在一个回路内,干路电流势必过载。
为什么总功率较小的情况也要考虑呢?一方面防止浪费,多加一个回路,电线要多出几十米;第二是为了减小配电箱尺寸,配电箱体积太大,做出来也不美观。
