家用选择断路器,主要选择哪三个方面?

时间:2018-03-19 10:42来源:未知 作者:admin 点击:
选择断路器,主要是选择三个方面极数、功能和电流。 1.极数 家用断路器,一般选用1P断路器和2P断路器(也有选择1P+N断路器的,但1P+N断路器用在家庭电路中,实在显得鸡肋,因此我们
选择断路器,主要是选择三个方面——极数、功能和电流。
1.极数
家用断路器,一般选用1P断路器和2P断路器(也有选择1P+N断路器的,但1P+N断路器用在家庭电路中,实在显得鸡肋,因此我们不推荐)。二者区别在于,1P断路器在断开后,只能断开火线,虽然电路中已经没电了,但是零线还是接通的,如果发生故障导致零线带电了,就会导致维修人员触电;且1P断路器在进行过载保护和短路保护检测时,只能对火线提供保护。2P断路器则可以同时断开零火线、同时对零火线提供保护。
说白了,就是2P断路器更好。那为什么我们不把断路器全部换成2P断路器呢?经济原因只是一方面,主要还是考虑尺寸问题——2P断路器的宽度是1P断路器的2倍(2P漏电断路器的宽度更大)。因此,我们只在主开关和三孔插座回路使用2P断路器(因为这两者电流大),其余均使用1P断路器。

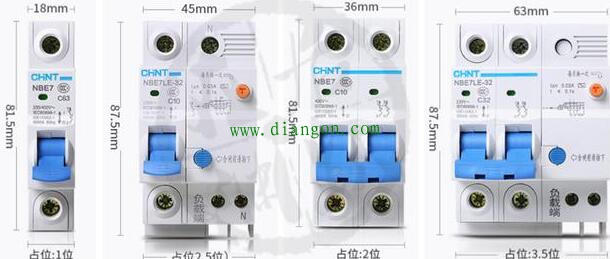

由左至右分别为1P断路器,1P漏电断路器,2P断路器,2P漏电断路器
2.功能
家用断路器的可选功能通常只有一个——漏电保护功能。功能上很好选择,所有插座回路,无论是1P还是2P,无论是五孔插座还是三孔插座,都安装漏电保护功能。照明回路和主开关,不安装漏电保护。
3.电流
断路器的电流是断路器的一个重要参数,选择时一定要慎重!刚才我们已经说过断路器额定电流的重要性——断路器额定电流过大,会造成电路过载不跳闸;断路器额定电流过小,会造成断路器频繁跳闸。因此,要想既安全又省心,必须选择合适的断路器电流。
如果按照第二步的方法设计了合理的回路数量,就可以选用以下参数:主开关使用32A断路器(推荐型号DZ47-32 C32);照明回路使用16A断路器(推荐型号DZ47-16 C16);五孔插座回路使用16A漏电断路器(推荐型号DZ47LE-16 C16);三孔插座使用20A漏电断路器(推荐型号DZ47LE-20 C20)。
