电工线路识图的基本7个步骤

时间:2018-04-04 10:55来源:未知作者:admin 点击: 次

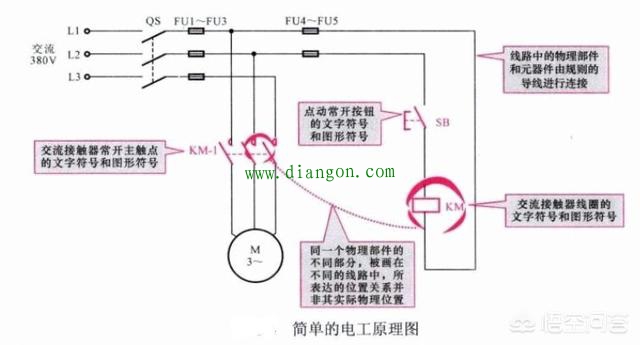

看电工线路，首先需要区分线路的类型和用途、功能，在对其有一个整体的认识后，通过熟悉的各种元器件的图形符号建立起对应关系，然后再结合线路特点寻找该线路中的工作条件、

看电工线路，首先需要区分线路的类型和用途、功能，在对其有一个整体的认识后，通过熟悉的各种元器件的图形符号建立起对应关系，然后再结合线路特点寻找该线路中的工作条件、控制部件等。结合相应的电工、电子线路、电子元器件、电气元件功能和原理知识，理清信号流程，最终掌握线路控制机理或线路功能，完成识图过程。
简单来说，识读电工线路可分为7个步骤。

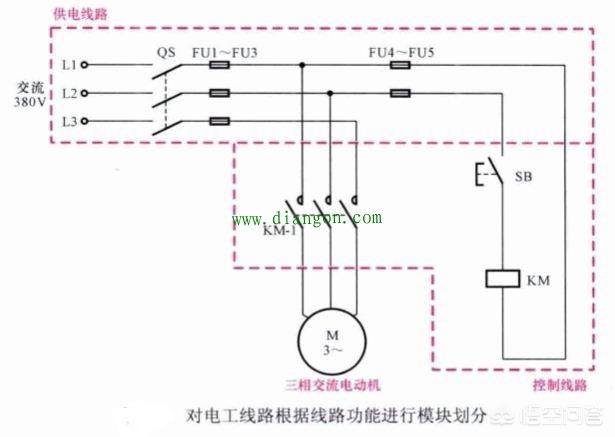

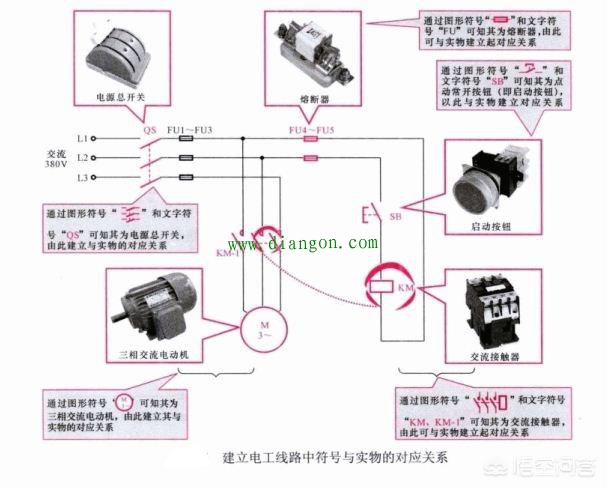

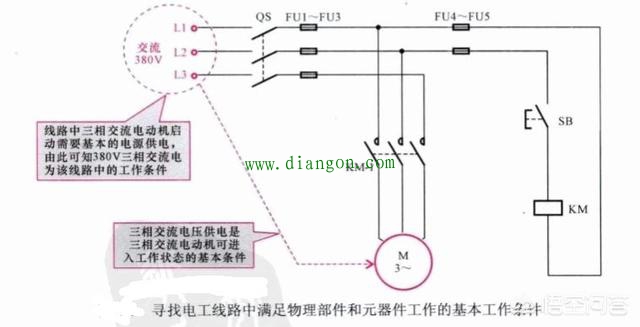

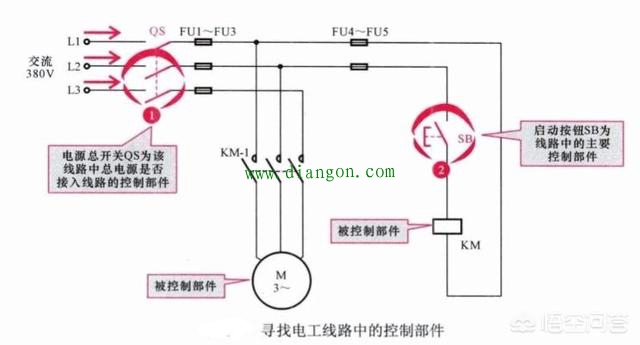

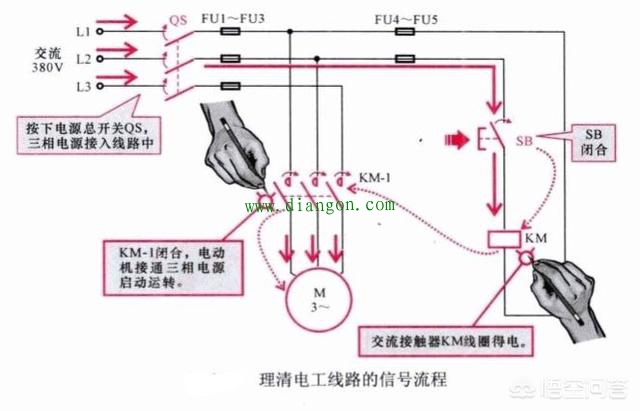

区分线路类型---明确用途---建立对应关系，划分线路---寻找工作条件---寻找控制部件---确立控制关系---理清信号流程，最终掌握控制机理和线路功能。
