双浮球液位开关在家庭自动供水中的应用

时间:2018-04-04 11:07来源:未知 作者:admin 点击:
本文将详细讲述双浮球液位开关在家庭自动供水中的应用,选择的双浮球开关是304/316不锈钢材质的双浮球开关,由于双浮球的触点容量、开关电流较小,不能直接接水泵,所以要控制小

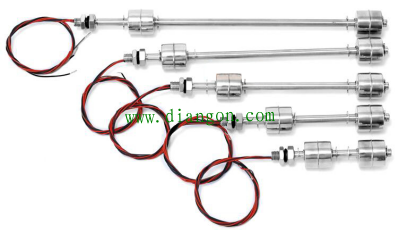

本文将详细讲述双浮球液位开关在家庭自动供水中的应用,选择的双浮球开关是304/316不锈钢材质的双浮球开关,由于双浮球的触点容量、开关电流较小,不能直接接水泵,所以要控制小水泵或是电池阀,所以还选用了一个欧姆龙的小型继电器,如果水泵功率大些的还要考虑加交流接触器。实物图如下:

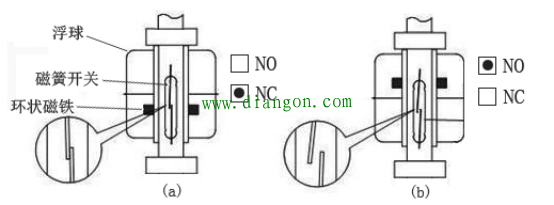

    双浮球内部开关原理如下:


    图(a):当水位下降时,环状磁铁下降,磁簧开关处于接通状态;
    图(b):当水位上升时,环状磁铁上移使磁簧开关处于断开状态。

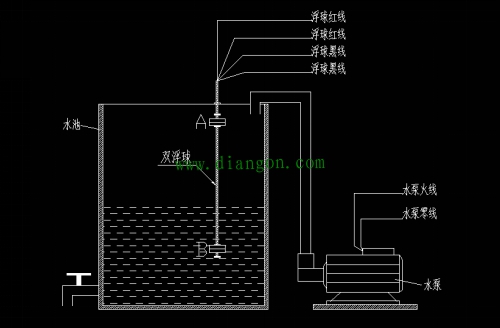

    双浮球开关安装示意图如下:


    上图中,A为双浮球开关在水池中的上限位,B位下限位,控制的液位范围即是AB限位之间的高度差。

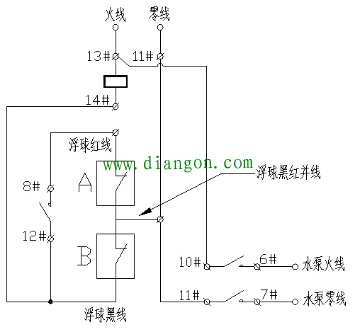

双浮球开关有四根引线两红线、两黑线,任意一根红线和一根黑线接为一根合并线,这三根线经过一个小型继电器控制小水泵,电路原理图如下所示:


    上图中,6#与10#、7#与11#、8#与12#是继电器常开触点,13#与14#继电器线圈触点,A和B分别是双浮球的上下限位开关。该电路只有当水位下降至最低限位之后才会工作。
    1、当水位低至B处限位开关时,A、B处开关均处在接通状态,继电器线圈得电,所有常开触点闭合,水泵运行;
    2、当水位涨到A、B处限位开关之间时,B处开关断开,A处开关仍然是闭合状态,此时线圈被自锁得电,水泵继续运行;
    3、当水位高至A处限位开关时,A、B处开关均处断开状态,线圈市电,常开触点由闭合跳到断开,水泵停止运行。
    由此过程达到自动供水的目的,如果水压不稳定,又要更好的控制水池液位,避免水池的水溢出,可以在继电器6#和7#触点接水泵的同时再并接一电池阀。个人觉得这个控制接线简单,使用和维护都很方便。
    本文叙述如有不妥之处请指教,谢谢!
