家用配电箱里都有哪些物件

时间:2018-04-09 09:16来源:未知 作者:admin 点击:
不少朋友在纠结,或者说好奇,配电箱里究竟有些什么。那不如就在今天,满足你的好奇心,说一下配电箱里的那些物件。 笼统的说,配电箱里只有三种东西接线排、断路器和电线。
不少朋友在纠结,或者说好奇,配电箱里究竟有些什么。那不如就在今天,满足你的好奇心,说一下配电箱里的那些物件。
笼统的说,配电箱里只有三种东西——接线排、断路器和电线。
接线排,安装在底端、上端或两侧,总之就是靠边安装,每根接线排上都有一根进线和多根出线。一般配电箱内有一个或两个(至少有一个且不超过两个)。
断路器,又叫开关,俗称电闸。不过如见的电闸不像当年,只负责通断电路。如今的断路器,除了分合闸以外,还能对电路提供诸多保护。基础保护有过载保护和短路保护(严格来说,短路属于过载的一种特殊形式。但是断路器对待两者的保护方式不同,因此我们将二者分开来说),通过增加附件,又可以拥有漏电保护和过欠压保护。
电线,又分为入户线、箱内配线和出线。
下面我们详细说一说每一种东西里面的详细分类。
接线排
每个配电箱内都至少有一根接线排,这根接线排的名字叫做“地排”。顾名思义,就是与接地装置相连的,家里的地线,都是从这根接线排上引出去的。地排的进线为入户线里的地线,出线刚刚说过,就是家里的所有地线。
另一根接线排叫做“零排”,从这里引出去的,就是零线。不过零排的进线可不是入户线,入户线中的零线,必须接入主开关,再从主开关的出线接到零排上——当主开关断开后,零排处于断路状态。
零排只为1P断路器提供零线,其它断路器所控制回路的零线,都从自己的断路器下口直接出线。具体内容我们下文再讲。
为什么说零线可有可无呢?因为如果各个支路断路器中没有1P断路器,那这根零排我们就不需要了。
零排和地排在外型上的区别为:零排是直的,连接时在零排和配电箱底板之间要加两个绝缘端子;地排是U型的,直接固定在配电箱底板上。
断路器
说起来很简单,配电箱内有断路器——但是断路器与断路器又有不同。
主要是从功能上区分:
有的断路器在断开时只能断开火线,不能断开零线——1P断路器和1P漏电断路器;
有的断路器在进行过载和短路保护时只能为火线提供保护——1P断路器、1P漏电断路器和1P+N断路器;
有的断路器在接线时只需要接火线——1P断路器;
有的断路器有漏电保护功能——1P或2P漏电断路器;
有的断路器有过欠压保护功能——带过欠压保护器附件。

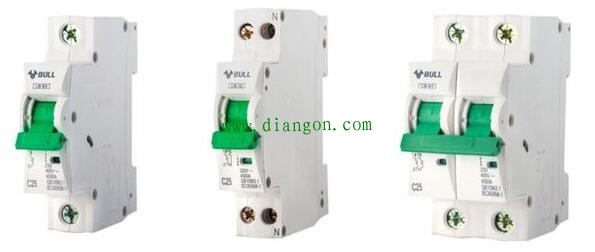

由左至右,分别为1P,1P+N,2P断路器
一般主开关都使用2P断路器,普通插座回路使用1P漏电断路器,大功率插座回路使用2P漏电断路器,其余的使用1P断路器或1P+N断路器(二者虽然功能不同,但是可以互相替代)——使用1P断路器时,需要使用零排;使用1P+N断路器时,不需要配合零排。
除了1P断路器以外,其余的所有断路器(包括1P漏电断路器)都是两个进线和两个出线(一零一火),1P断路器只有一组接线柱,因此必须配合零排使用。

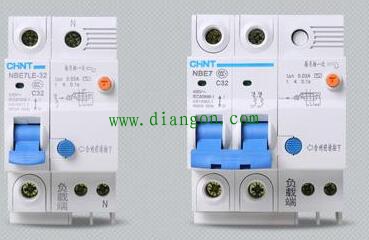

1P漏电断路器和2P漏电断路器
电线
电线分为入户线、箱内配线和出线。三种线,三种规格,三类人员进行接线。
入户线,一般使用6平方BV线,是建筑施工人员进行安装的。
配电箱内接线,一般使用4平方BV线,是配电箱厂家进行安装的,建筑施工人员只负责将配电箱放入墙内并连接入户线。这里多说一句,BVR线有时也用在配电箱内——不过只用作控制线,家用配电箱没有控制线,因此不出现BVR线。
出线,也就是房间内的电线,由装修施工人员进行安装,接在配电箱的出线端。装修用线的规格主要看用户的个人选择了,常见1.5平方、2.5平方和4平方铜线。最后再多说一句,有的用户想在装修时全部使用6平方线,其实没有必要——配电箱内接线全部是4平方线,一旦发生过载,及时家庭中的用线是6平方,箱内电线也承受不住。
