继电器如何实现电路漏电保护的 家装灯带的安装步骤图解

时间:2018-04-09 09:24来源:未知 作者:admin 点击:
继电器相信大家肯定都不陌生,是一种控制器件,通常作为控制开关使用与电路中,通过电磁转换来达到控制电路通断的目的,外观多种多样,但原理相同,继电器可用于各种各样的电

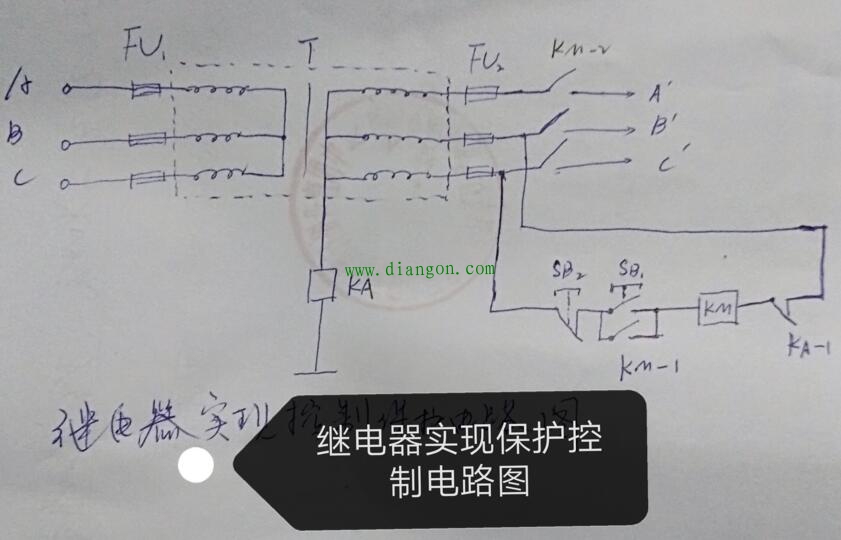

  继电器相信大家肯定都不陌生,是一种控制器件,通常作为控制开关使用与电路中,通过电磁转换来达到控制电路通断的目的,外观多种多样,但原理相同,继电器可用于各种各样的电路,实现开关,转换,延迟功能,但作为漏电保护器件用应在电路中却不多见,下面就来分享一下,在变电系统中,继电器如何作为保护电器件使用在电路中的,如图:


    图中的电源变压器输出三相交流电,供后级电器设备使用,FU1、FU2为过电流熔断保护器。
    主电路的通断控制器件为交流接触器KM,常态下,SB2为常闭状态,继电器也为常闭状态。www.diangon.com 版权所有
    按下SB1,KM接通,于是KM_2触点接通,开始给后级电路供电,因为KM_1为KM自锁触点,所以松开启动键电路仍能保持接通。
    但是,如果下级电器设备出现漏电情况,三相变压器绕组中性端N则有电压输出,继电器KA得电动作,KA_1常闭触点断开,切断接触器线圈供电,接触器KM复位,KM_1,KM_2断开,从而实现了对下级电路的断电保护,只有排除后级电路的漏电故障,才能实现再次启动再次送电。

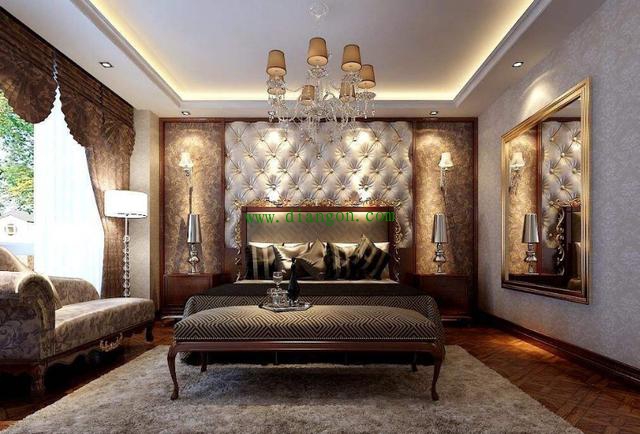

灯带,现在是家庭装修中常见的灯饰类产品,其光纤柔和,容易通过改变自身的玩去角度来营造不同的光纤。对于灯带的安装,小编来解读一下
一、灯带安装步骤

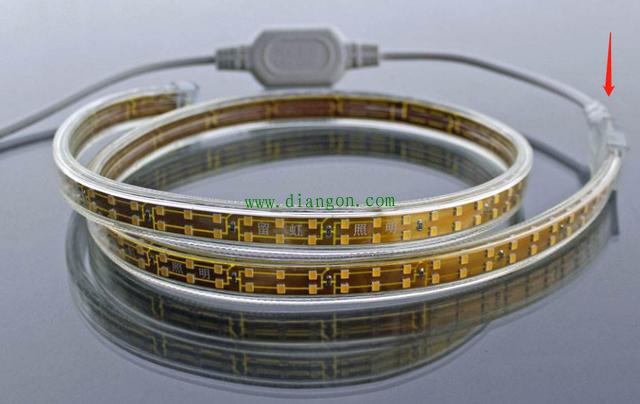

1、灯带所需的长度,要提前良好,而且要取整截断。如果是4.4米,那必须取5米,为什么呢?因为灯带是1m一个单元,只有从剪口截断,才不会影响电路,如果随意剪断,会造成一个单元不亮。
2、灯带接口插头不能反
灯带不甚是LED二极管,直流驱动,所以有正负极,如果正负极接反了,灯带就不亮了。。如果连接插头通电不亮,只需要拆开接灯带的另外一头就可以。


3、正确摆放灯带
灯带大部分是盘线原包装,新拆开的灯带会扭曲,不好安装,可以先整理平整,在放进灯槽内即可。
由于灯带是单面发光,如果摆放不平整就会出现明暗不均匀的现象特别是拐角处一定注意。
4.注意安装环境
灯带大部分是安装在吊顶周围的槽内,槽内的粉尘一定要清理,因为粉尘遇热容易造成明火事故。


二、吊顶灯带安装注意事项
1、整卷灯带未拆包装或堆成一团时,切勿通电点亮灯带,因为线圈带来的磁场很强,热量也大,会造成火灾。
2、根据安装长度裁剪灯带时,只能在印有剪刀标记处剪开,否则会造成其中一个单元不亮。


3、只有规格相同、电压相同的丽彩灯带才能相互串接,且串接总长度不可超过最大允许使用长度。

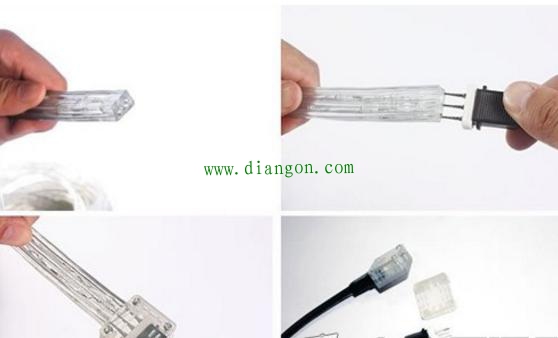

4、接驳电源或两截灯带串接时,先向左右弯曲丽彩灯头部,使灯带内的电线露出约2—3mm,用剪钳剪干净,不留毛刺,再用公针对接,以避免短路。
5、灯带相互串接时,每连接一段,即试点亮一段,以便及时发现正负极是否接 错和每段灯带的光线射出方向是否一致。
吊顶灯带安装的步骤3步就可以完成了,当然安装也要讲究规范,大家也要注意上面的一些注意事项,确保顺利的安装,最后需要注意的还是安全问题,安全第一。
