家里没装地线用漏电开关有效果吗?家用配电箱漏电保护器装哪儿?

时间:2018-04-09 09:52来源:未知 作者:admin 点击:
当然有效果!只要是漏电了!漏电保护器都会跳闸的! 家用的带漏电保护功能的断路器有两种。第一种是小型漏电,它具有过载保护,短路保护和漏电保护功能,符合GB/T16917.1标准。第
当然有效果!只要是漏电了!漏电保护器都会跳闸的!
家用的带漏电保护功能的断路器有两种。第一种是小型漏电,它具有过载保护,短路保护和漏电保护功能,符合GB/T16917.1标准。第二种是漏电保护开关,它只有漏电保护功能,符合GB/T16916.1标准。这两种开关都属于家用及类似场所使用的断路器,设计为非专业人员使用,且不需要维修。

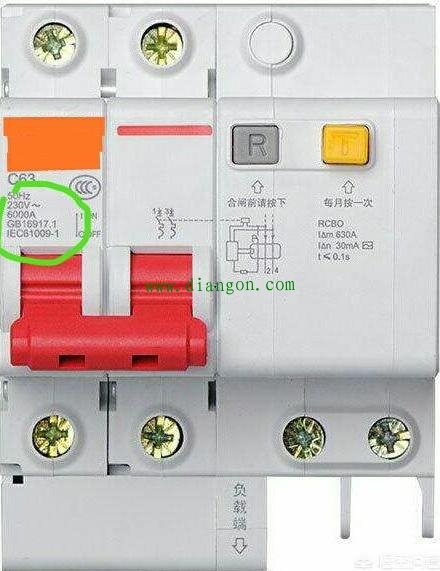

小型漏电大家比较熟悉,平时都叫它漏保。在现在的家庭配电箱中一般都有使用。第二种漏电保护开关不太常见,但也有使用。由于这两种开关有的外形相似,所以大家需要注意两种开关的不同功能。最容易区分二者的方法就是断路器本体上所标注的标准号不一样。


再说一下这两种漏电断路器的漏电保护原理。当电器的电源线对电器的外壳或裸露导电部件产生漏电时,人体触及到这些部件,电流会经过人体流向大地,漏电断路器里的零序电流互感器就会检测到线路中电流的矢量合不在为零(正常时是零),此时剩余电流继电器就会动作,驱动脱扣机构将断路器跳闸。这是电器未接地时的保护情况。
再说一下电器外壳接地时的保护情况。当电器的电源线对电器外壳或裸露导电部件漏电时,电流会经过地线流向大地,此时漏电断路器的零序电流互感器会检测到线路中电流矢量合不再为零。剩余电流继电器同样会动作,开关同样会跳闸保护。
但是有接地线和没有接地线是有一点区别的!我们来说说区别在哪里?
1.有接地线的情况下:
你厨房电器或者热水器等等用电设备漏电了!在有接地线的情况下!你插头插进插座的瞬间,漏电保护器直接就跳闸了!送不上电!不会伤害到人体!
2.没有接地线的情况下:
最简单的,你的铁制外壳的用电设备!火线直接接到外壳了!而零线没有接触到外壳!你正好放在木质茶几或者桌子上面!而电源线只有零线火线没有接地!那在你手没有触摸到这个用电设备的时候是不会跳闸的!因为没有和大地形成回路!在你手指触摸到金属外壳!瞬间就会电你一下!形成回路了!然后漏电保护器才会跳闸!
也就是说:有地线不会被电就会断电,没地线会被电一下才断电!
在条件允许的情况下,希望大家还是把接地线接好!即使有漏电保护器!吓一跳心里也不舒服吧?

空气开关也是个用电保护小能手,它可以监测电路中的电流,当电流超过一定值时也会跳闸。例如我们要是同时使用了几样大功率电器,导致线路负荷过载了,它就会跳闸,作用相当于以前的保险丝。
所以要全方位地保护家庭电路,就必须二者搭配使用。

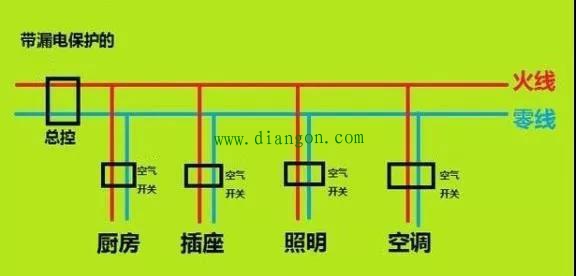

现在很多开关已经既有漏电保护功能又有过载、短路保护功能了。简单地说也就是二者合一了。你可以用这样的开关作为家里线路的总控制,又简单又安全。就像这样↓↓↓↓↓↓


当被保护家庭电网内电流超过总控限定电流时,它会同时切断火线、零线两根导线。
这种布置方式,总控制开关装有漏电保护器,其他各个分支使用的开关均是不带有漏电保护的空气开关。优点是:只要各个分支的线路有一个达到漏电跳闸的标准,总控的开关就会跳闸,安全性较高。缺点是:总控开关一旦跳闸,整个家庭电路中的所有支路都要断电,会导致其他正常电路内的电器也无法正常使用了。

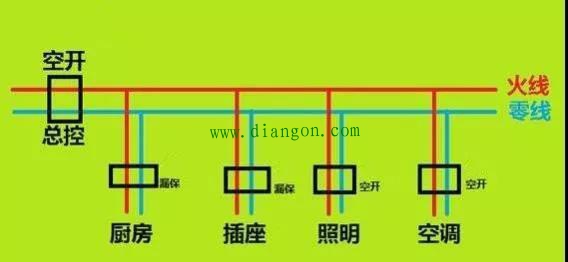

还有一种布置方式是这样的↓↓↓↓↓↓


这样布置,总控制开关不带有漏电保护功能,厨房和插座等容易发生漏电触电的支路控制开关有漏电保护,其他支路也只装普通空气开关。优点是:某一个支路发生漏电,总控是不跳闸的,只是这个支路断电,不影响其他支路的电器正常使用。缺点就是:安全性比上一种布置方式差点。
如果你选择这种方式,那就一定要记住——在家庭电路中,只要有可能在带电时接触到的回路,就应该装漏电保护器。比如潮湿又有电热水器、洗衣机、电磁炉、洗碗机等电器的卫生间和厨房回路。
当然,你也可以把家里所有的开关都换成这种带漏电保护功能的,包括总控制和支路,也是哪一支路出问题跳哪路开关,除非总线出问题否则总开关不会跳。这样布置虽然贵了点,但是又安全又方便啊!
