光电开关点动控制接触器的电气原理图

时间:2018-04-09 10:02来源:未知 作者:admin 点击:
1、光电开关点动控制接触器的电气原理图: 对电气原理图的详解:N零线,R1、S1、T1为三相进线电源,QF为空气开关,KA为直流24伏小型中间继电器,FR为热继电器的常闭点(此处为DZ108

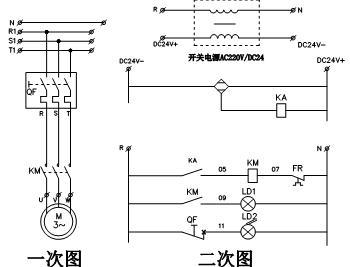

1、光电开关点动控制接触器的电气原理图:


对电气原理图的详解:N零线,R1、S1、T1为三相进线电源,QF为空气开关,KA为直流24伏小型中间继电器,FR为热继电器的常闭点(此处为DZ108-20空开的常开触点),KM为接触器,3M~为三相异步电动机。
备注:电气原理图接触器线圈电压为AC220V,此电路中用到了DC24V开关电源。

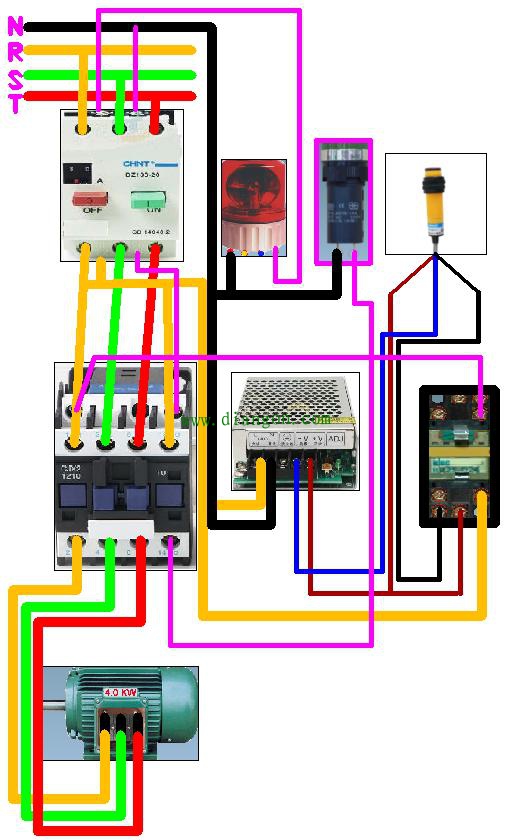

2、光电开关点动控制接触器的实物连线图:


下面对光电开关点动控制接触器的实物连线图进行详解:
下面对线的颜色进行讲解:
黄色(粗)代表三相电R,绿色(粗)代表三相电S,红色(粗)代表三相电T,黑色(粗)代表零线,蓝色(细)代表DC24V-,棕色(细)代表DC24V+,黑色(细)代表光电开关的信号线,粉色线代表二次回路的控制线。
下面讲解控制回路:
首先将DZ108-20空开的绿色按钮按下,此时用物体靠近光电开关,小型中间继电器得电吸合,使其本身常开触点闭合,控制回路电流导通,接触器吸合,从而三相异步电动机运转,运行指示灯点亮。当物体离开光电开关,小型中间继电器失电断开,使其本身常开触点断开,控制回路电流断开,接触器随即断开,三相异步电动机停止运转,运行指示灯熄灭。如果三相异步电动机超负荷运转导致电流过载,空开就会自动断开,此时,红色按钮进去,绿色按钮弹出来,控制回路断开,同时三相电随即断开,电动机停止运转,起到过载保护功能,此时,空开常闭点闭合,跳闸报警指示灯报警,通知用户此回路出线问题。
备注:此实物连接图中选用的空开为DZ108-20型,接触器为CJX2-1210,线圈电压为AC380V,选接触器时线圈电压千万不要选错,切记切记,报警灯线圈电压为AC220V.
光电开关采用的是直流24伏NPN常开三线制,棕色(细)代表DC24V+,黑色(细)代表光电开关的信号线。
小型中间继电器采用日本和泉直流24伏,型号RU2S-DC24V。
开关电源采用明纬S-35-24。
