点动控制电气原理图和实物接线图的详细解说 如何看得懂电路图和原理图

时间:2018-04-09 10:06来源:未知 作者:admin 点击:
1、点动控制的电气原理图: 对电气原理图的详解:N零线,R1、S1、T1为三相进线电源,QF为空气开关,SB1为自复位按钮,FR为热继电器的常闭点(此处为DZ108-20空开的常开触点),KM为接触

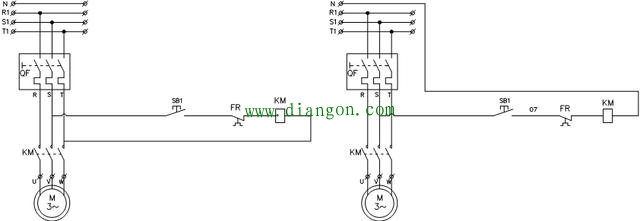

1、点动控制的电气原理图:


对电气原理图的详解:N零线,R1、S1、T1为三相进线电源,QF为空气开关,SB1为自复位按钮,FR为热继电器的常闭点(此处为DZ108-20空开的常开触点),KM为接触器,3M~为三相异步电动机。
备注:电气原理图左面接触器线圈电压为AC380V,右图线圈电压为AC220V.

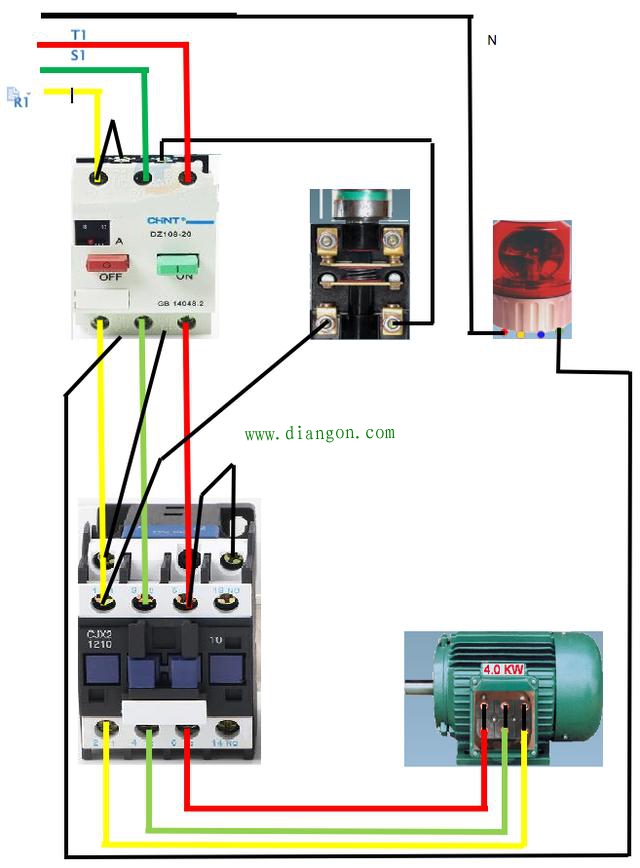

2、点动控制的实物连线图:


下面对点动控制的实物连线图进行详解:
首先将DZ108-20空开的绿色按钮按下,此时按下自复位按钮SB1,控制回路电流导通,接触器吸合,从而三相异步电动机运转。当松开自复位按钮SB1时,控制回路电流断开,接触器随即断开,三相异步电动机停止运转。如果三相异步电动机超负荷运转导致电流过载,空开就会自动断开,此时,红色按钮进去,绿色按钮弹出来,控制回路断开,同时三相电随即断开,电动机停止运转,起到过载保护功能,此时,空开常闭点闭合,跳闸报警指示灯报警,通知用户此回路出线问题。
备注:此实物连接图中选用的空开为DZ108-20型,接触器为CJX2-1210,线圈电压为AC380V,选接触器时线圈电压千万不要选错,切记切记,报警灯线圈电压为AC220V.

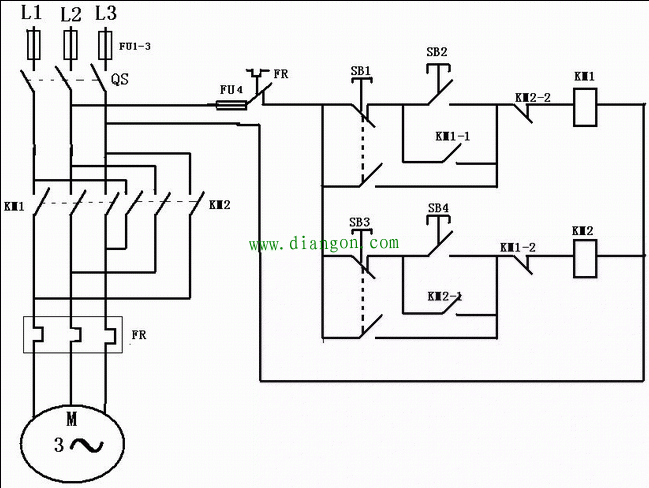

一、学习电路图和原理图要掌握一定的电工电子技术基础。


不同的电子原器件都有各自的功能,在电路中起不同的作用,所以学习电路前首先要掌握元件的结构、功能、接线端子、电路符号。例如:交流接触器,主要作用是利用流过线圈的电流产生磁场,使触头闭合 。在电工中可频繁接通与大电流控制电路的装置。它不仅具有接通和切断电源能力,还有欠压保护功能等。

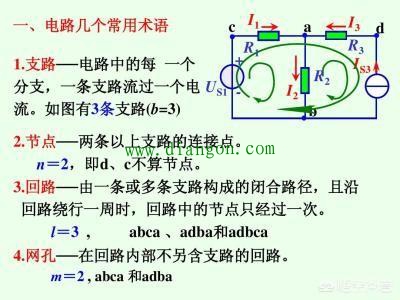

二、掌握一定的专业术语,明白其工作特点。

例如:支路,回路,节点,网孔等。这是连接和看懂电路图的基础。没弄明白这些,电路当然看不懂。

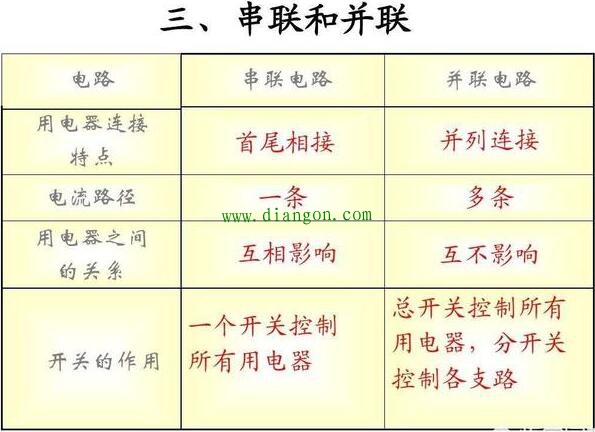

三、学习基础电路,例如串联电路,并联电路等,这是电路最基本电路,另外还要学习一些电子技术内容。


另外,学习电工,一定要注意安全用电,规范操作,切忌马虎大意,不懂装懂。
