备用电源自动投入装置的作用和要求 两个“不可能出现”的错误导致大面积停电

时间:2018-05-31 09:17来源:未知 作者:admin 点击:
备用电源自动投入装置简称(BZT),在有双电源供电的变配电所中,装设备用电源自动投入装置可以缩短备用电源的切换时间,保证供电的连续性。 在有些情况下,备用电源自动投入装置
  备用电源自动投入装置简称(BZT),在有双电源供电的变配电所中,装设备用电源自动投入装置可以缩短备用电源的切换时间,保证供电的连续性。
    在有些情况下,备用电源自动投入装置还能简化继电保护装置,加速保护动作时间。
    (1)工作电源电压,除了因手动断开或电源进线开关保护动作而消失外,在其他原因造成电压消失时,备用电源自动投入装置均应动作。
    (2)应保证在工作电源断开后,备用电源有足够的电压时,才投入备用电源。
    (3)应保证备用电源自动投入装置延时动作并只动作一次。
    (4)当电压互感器的熔断器之一熔断时,备用电源自动投入装置的启动元件不应动作。
    (5)当采用备用电源自动投入装置时,应校验备用电源过负荷情况和电动机自启动的情况。如过负荷严重或不能保证电动机白启动时,应在备用电源自动投入装置动作前自动减小负荷。
    (6)备用电源自动投入装置如投入到稳定性故障,必要时应使投入断路器的保护加速动作。

前天本人供职单位附近的一处大型建筑工地,突发故障引起了大面积停电事故,在致使该工地停工的同时也波及到我所在单位。受单位指派本人参与了该事故的处置与认定工作,没成想这次还真是开了眼——一次停电事故居然能由两个“不可能出现”的错误引起的。

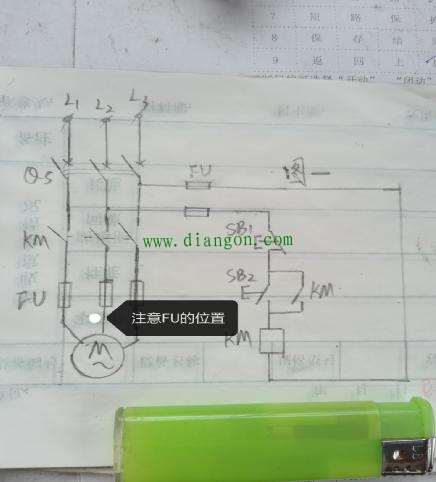

      经排查发现,该次事故的“肇事者”为工地一台抽水用18.5KW三相异步电动机的控制回路。该水泵使用一只CJ10-60型交流接触器控制,其控制图见图一示。

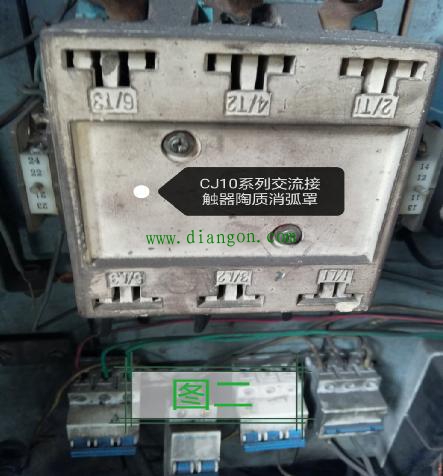

      事发当日的白天,一名建筑工人不慎将装有该接触器的控制箱碰落,致使该交流接触器陶质消弧罩破碎(见图二),因害怕受到处罚,该工人将消弧罩完全拆下并丢弃(水泵为晚上使用故没人发觉)。

      当不知内情的夜班工人一如往常的按下“启动”按钮SB2时,只听“轰”的一声巨响,大面积停电事故随之发生。
       经排查分析,该交流接触器控制的水泵为Y形接线。三相异步电动机的启动电流为额定电流的5~7倍,即160~220A左右(功率因数以0.85计)。在事发时按下启动按钮SB2,交流接触器KM吸合,水泵M的启动电流流过KM三组主触点,163~220A的启动电流必然在此三组动、静触点间产生强烈的电弧,可是因为KM消弧罩已被拆除,故电弧无法熄灭,致使形成电弧短路故障发生。diangon.com版权所有!短路电流产生的巨大热量使三相触点瞬间烧熔,可通过图一可见熔断器FU装设的位置出现了错误(仅能保护熔断器下端电动机引线和电动机本身),对交流接触器故障无能为力,因此造成该短路故障越级跳闸,使事故波及面扩大化。
      通过针对此次事故的分析,我们不难看出仅从线路与操作本身而言有两处“不可能出现”的错误,但本人除此之外还有第三条错误那就是——这个大型建筑工地为了省钱居然没有一名专业电工!此次发生事故实属必然!   (责任编辑:admin)
