如何用万用表测量电压?如何用万用表分辨出交流电的火线和零线

时间:2018-05-31 09:22来源:未知 作者:admin 点击:
数字万用表的使用应该比指针式万用方便,读数直观明了。普通万用表只能检测电压、电流、电阻、电容、二极管、三极管等,但是智能万用表不仅有普通万用表的功能,而且还带输出
数字万用表的使用应该比指针式万用方便,读数直观明了。普通万用表只能检测电压、电流、电阻、电容、二极管、三极管等,但是智能万用表不仅有普通万用表的功能,而且还带输出功能,因此也可以说相当于一个手持发生器。
万用表测电压
1、确定所测电压是交流还是直流
2、估计所测量电压值,不知道将万用表档位拨到最大档。
3、万用表测量电压只需并联在电路中,因此它不像测量电流,需要断开串联后才能测量电流。

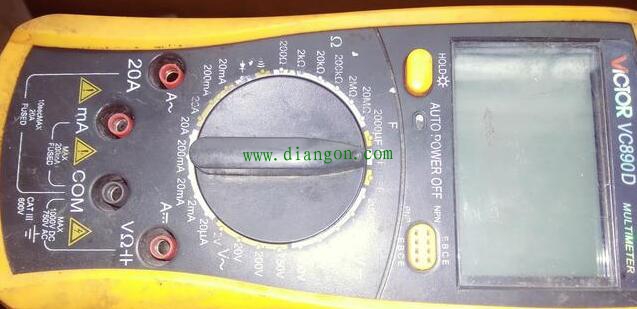

万用表表笔的孔位选择
一般万用表有红黑两个表笔,因此黑表笔插入万用表的公共孔(COM),如果没有就找有黑色的孔(带有输出功能的万用表除外)插入黑表笔,红表笔就是根据所测量的物理量来具体选择。diangon.com现在万用表的种类繁多,因此每种型号的万用表它的插孔上标注有所差异,因此具体使用得看清楚插孔旁边标注。
万用表的拨码开关
特别测量电压电流时,不仅要分清交直流,还要注意并联和串联的测量关系。因此使用时千万不要用错档位及量程的判断,避免烧表甚至给自身带来危险。还有就是测量元器件电阻时最好断电测量,轻则影响万用表的测量精度,严重则损坏万用表。
上述提到的电压、电流,用万用表测量时会遇到交直流情况,因此电压的交流符号一般万用表标注为V~、直流电压为V-。同理,电流直流符号一般标注为A-、交流电流则标注为A~。
我们该如何用万用表分辨出交流电的火线和零线呢?

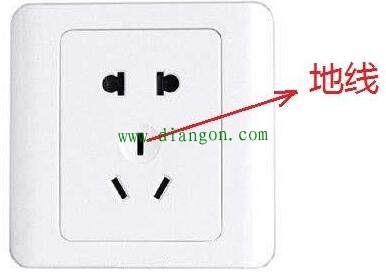

第一种方法:现将万用表调至交流档(如果分档的,调至大于220VAC的档位),黑表笔直接接大地(可以接三相插座中间的那个孔,如果没有可以直接接地面或者墙体),红表笔分别接零线和火线插座孔,数字较大的是火线。
第二种方法:现将万用表调至交流档,黑表笔直接闲空,红表笔分别接零线和火线插座孔,数字较大的是火线。这种方法测出来的电压并不是实际交流电的电压,但是可以区分零线和火线。
当然,如果找不到零线或者火线的接触点,可以不用剥开导线的绝缘层,一支表笔接地,另一支表笔直接靠近导线绝缘层即可,读数较大的为火线,读数较小的为零线
