电机用多少平方线算法 步进电机的接线方法

时间:2017-03-12 10:20来源:未知 作者:admin 点击:
电机用多少平方线算法-步进电机的接线方法
电动机配线口诀
2.5 加三,
4 加四,
6 后加六,
25 五,
120 导线配百数。
“2.5 加三”,表示2.5 平方毫米的铝芯绝缘线穿管敷设,能配“2.5 加三”千瓦的电动机,即最大可配备5.5 千瓦的电动机。
“4 加四”,是4平方毫米的铝芯绝缘线,穿管敷设,能配“4 加四”千瓦的电动机。即最大可配8 千瓦( 产品只有相近的7.5 千瓦)的电动机。
“6 后加六”是说从6平方毫米开始,及以后都能配“加大六”千瓦的电动机。即6 平方毫米可配12 千瓦,10 平方毫米可配16 千瓦,16 平方毫米可配22 千瓦。
“25 五”,是说从25 平方毫米开始,加数由六改变为五了。即25 平方毫米可配30千瓦吗,35 平方毫米可配40千瓦,50 平方毫米可配55千瓦,70平方毫米可配75千瓦。
“1 2 0 导线配百数”( 读“百二导线配百数”) 是说电动机大到100 千瓦。导线截面便不是以“加大”的关系来配电动机,而是120 方毫米的导线反而只能配100千瓦的电动机了。

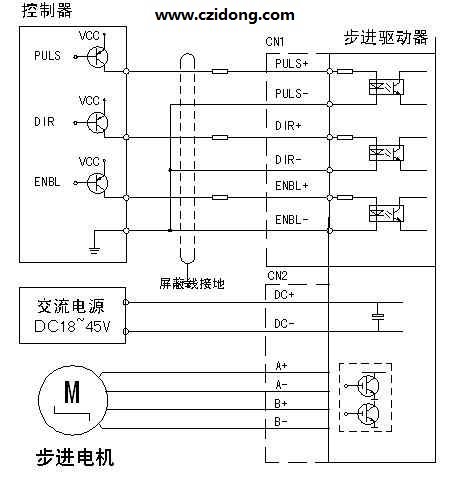

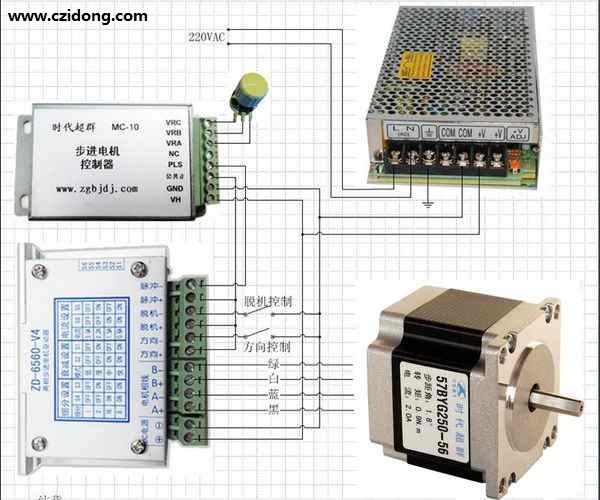

步进电机的接线方法



注意事项:
       1、驱动器应安装在通风状况良好的环境中,机柜内同时使用多个驱动器时要保证相互之间的距离不小于30mm,必要情况下需安装散热风扇。
  2、上电前必须确认电源正、负极接线正确,避免接反损坏驱动器。
       3、需先用万用表测定电机的各相及中间抽头,连接无误再通电。 (责任编辑:admin)
