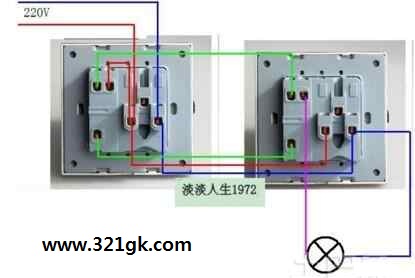

双控开关带插座接线图双控开关怎么接?双控开关接线方法图解

双控开关：一个双联开关有三个接线桩：二个对称或置于上下两端的为一对控制桩（或称其为子桩或L1、L2），单独中间的一个是主桩（L）。

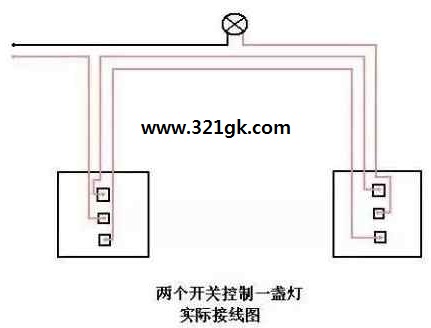

常规的双控接法,就是用二根线把二只双联开关的二对子桩分别连通，在一个双联开关的主桩上接上火线，在另一个双联开关的主桩上接出一根线到灯头，灯头的另一根线接通零线就行了。

插座更简单：火线接L，零线接N，有接地线的接PE（带接地符合）。

双控开关怎么接?双控开关接线方法图解

现在的家庭装修，越来越人性化，双控开关也开始普遍的出现在我们的家装电路中，今天我们就来了解一下双控开关，为大家讲解一下双控开关怎么接吧。首先，我们了解一下什么是双控开关。开关带有常开和常闭两个触电，就是说可以同时用两个开关来控制灯具的开断电源，就是双控开关。家庭装修中常常用在楼梯的前后端，以及卧室门口和床头。这样的设计可以省去不必要的麻烦，冬天的夜晚从暖被窝里爬起来关灯，的确是“惨绝人寰”的一件事啊。
那么双控开关怎么接呢？一般就是单联双控开关接线法、双联双控开关接法或者三联双控开关接法。

单联双控开关，简单来说就是两个单刀双掷开关串联起来之后再次接上电路。每个单刀双掷开关有三个接线端，分别连接两个触点和一个刀。知道了这些信息后就不难知道单联双控开关怎么接线了。连接两个单刀双掷开关的两个触点，然后两个开关的刀接入电灯的两端做为整个开关的两端。这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮，因此两个开关都可以控制灯。两个开关可以放在卧室门口及床头，或走廊的两端，既能照明，省时又省力。而第二种双联双控开关，则是2个按钮的开关，就是在一个面板上，通过两个开关控制这两条电路。先将一个双控开关的中间接线柱连到火线，再将另一个双控开关的中间接线柱连到灯头，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱；零线则直接连接到灯头的另一个触点这样就完成连接了。三联双控开关就是两个开关来控制三条电路。三联双控开关的走线，先放一根进火线，放出六根线，每两根为一组，放向其它开关处，每一组线排放到开关处再放一根向灯处，零线直接放到灯处。以上的这些双控开关的原理及接线方法，在日常生活中是非常实用的。希望这篇分享可以在你安装双控开关的时候帮到你哦。 (责任编辑：admin)
