三开开关接线方法 怎么接一灯三开?三开一控开关接线图

时间:2017-03-20 10:06来源:未知 作者:admin 点击:
三开开关接线方法-怎么接一灯三开?三开一控开关接线图-二三开连体单控开关接线图_三控开关实物接线图
 L1 L11为一组。L21,L2一组。L3.L31为一组。为确定是否一组可以用万用表的电阻档测试。然后并火,单联零线就可以了。

怎么接一灯三开?三开一控开关接线图

1、三个双控开关控制:装一个220V继电器(两组动合、两组转换)在双控开关内部。触点连接如下图的原理,线包通过一个开关接220V,可以是双控开关也可以是一个单刀开关或自锁开关等。

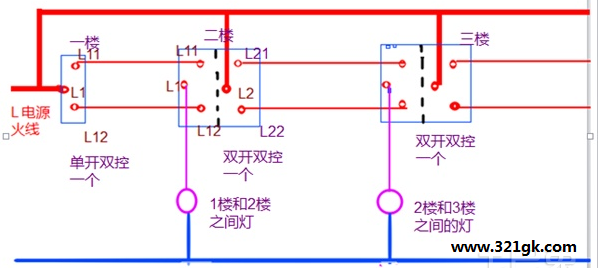

2、两个双控加一个双刀双位(见下图)

3、三控开关有别于双控开关,三控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关,按照联数的增加接线困难也会递增。
总而言之,三控开关使得我们用电更加安全,又可以低耗我们的用电,随着现在用电的全面普及,插座开关几乎每家的每一个房间都有的,而且每个房间中可能不止一个两个开关,这样三控的开关就更加需要安装了。当然,现在三控开关还不是可能还不是每个家庭都有。

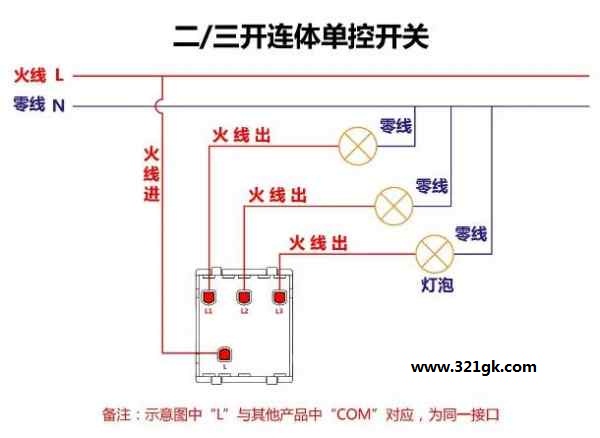

二三开连体单控开关接线图_三控开关实物接线图
