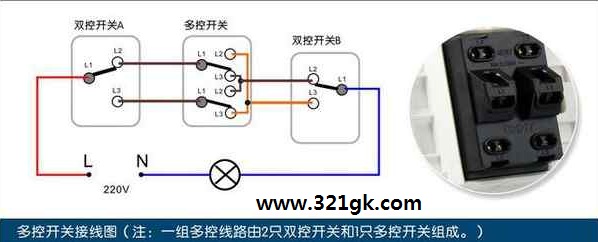

多控开关是指多个开关控制一个用电器，这种开关还没有被广泛使用，所以大家还不很了解。它包括几个类型的产品，常见的一个类型是机械式串联型多控开关，实质上是双联双控一体开关，有六个接线口，两端必需接单联双控才能构成一个完整的多控开关电路，所有开关主触点和负载是串联的。
　还有一个类型是电磁式并联型多控开关，有DD03电磁式和DJ03继电器式等产品，有三个和四个接线口，把N个分开关并联到多控开关的端口上，就能实现在任意多个地点控制一个用电器，N个分开关全部并联，多控开关主触头与分开关没有直接的电连接，分开关的作用是给多控开关提供信号，多控开关负责控制负载电器。
多控开关就是用多个开关对一个用电设备进行控制。其实就是在双控开关的两个单刀双掷开关中间串联上一个（多个）双刀双掷开关。

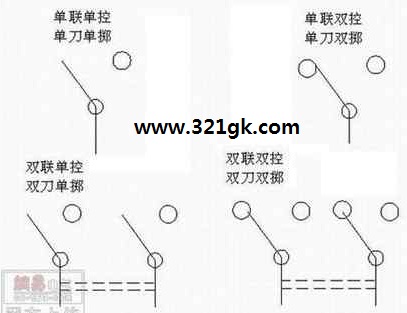

画法一：当K1打向1，K2打向3时，K3有两个刀片，分别同时打向左或右来控制。
画法二：同理

多控开关接线图_多控开关实物接线图_一灯三控开关接线图

多控开关能实现在无限多的地点控制照明灯，原理是多控开关本身是一个交流220V的单脉冲双稳态电路系统，多控开关负责控制照明负载，分开关负责给多控开关提供脉冲信号，（分开关可以用普通门铃开关，不能用单联单控的跷板开关。）

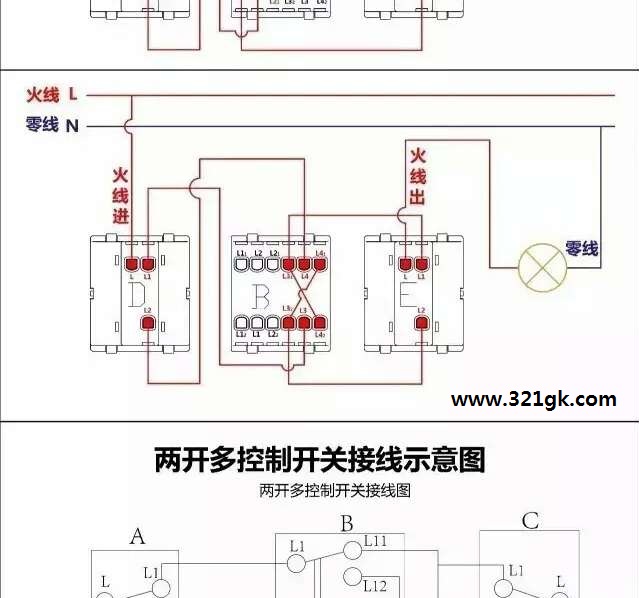

两开多控开关实物接线图
