三火一零怎么接五孔开关五孔开关带插座实物接线图

时间:2017-06-01 08:18来源:未知作者:admin 点击: 次

三火一零怎么接五孔开关五孔开关带插座实物接线图-双控开关怎么接线?一开双控开关怎么接线?两开双控开关怎么接线?

按照国家电气作业规定：L接相线（俗称：火线）；N为工作零线（零地混用时也有人叫地线的）；L11为开关的公共点。12为常闭点。13为常开点L11是需要接火线还是零线，由你的负载端另外一端直接的那一根线来决定。按照常规做法：例如一个灯泡，灯头的一侧接零线（螺口灯头必须将螺纹部分接成零线；内部的舌头引出线接开关的L13端子上（此为控制线）；L11从电源侧L（火线）上直接并联出来。构成一个完整回路。也有人不按照规则接线。与我所说正好相反，这样的话灯头部分永远带电，极易造成触电事故。实际上所谓的L12、L13是相对而言的。因为开关是手动的。因此你将控制线接在上述任意端子上都是可以使用的。

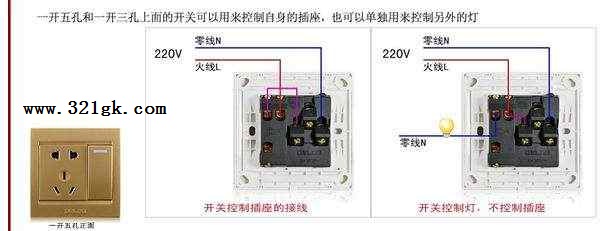

五孔开关带插座实物接线图

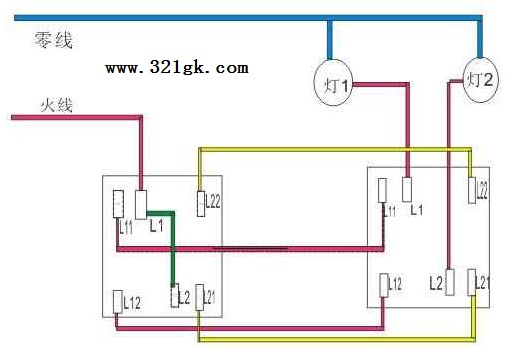

双控开关怎么接线?一开双控开关怎么接线?两开双控开关怎么接线?

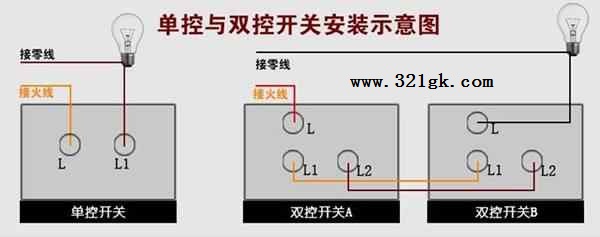

双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关。

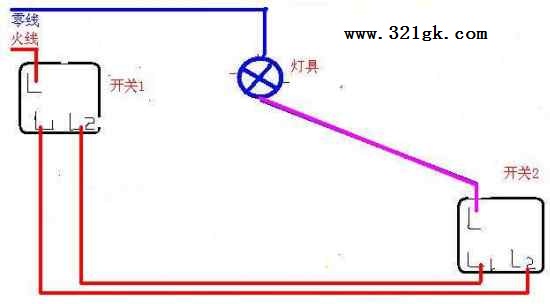

一开双控开关怎么接线：
1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；
2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。

这种电路的布线特点：
1、双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的）
2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。
