两个双开双联开关控制两个灯实物接线方法 双控双开怎样接线

时间:2017-05-22 08:29来源:未知 作者:admin 点击:
两个双开双联开关控制两个灯实物接线方法-双开一个L一个L1L2怎么接?两个开关控制一个灯泡接线方法图解-双控双开怎样接线

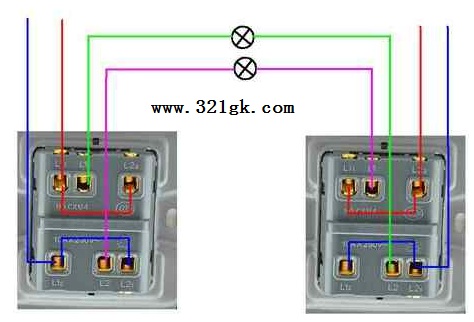

双开双联双控开关的接法是
在两个开关之间加4根根双控线。
接法如下。

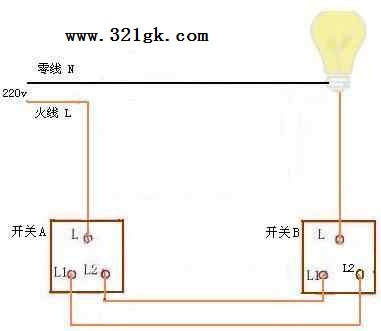

开关A接线端子标有L的孔是公共端,接火线,双控线接两边(两个孔一般用L1.L2表示),
开关B接线端子标有L的孔接灯头线,
双控线接两边不分正反(两个孔一般用L1.L2表示)。
剩下一个灯的接法跟前一个灯是相同的。

双开一个L一个L1L2怎么接?两个开关控制一个灯泡接线方法图解

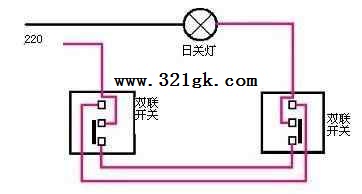

两个开关控制一个灯泡
电路保证当任意一个开关状态改变,可以使中间连接的电器和电源在开路/断路状态切换。

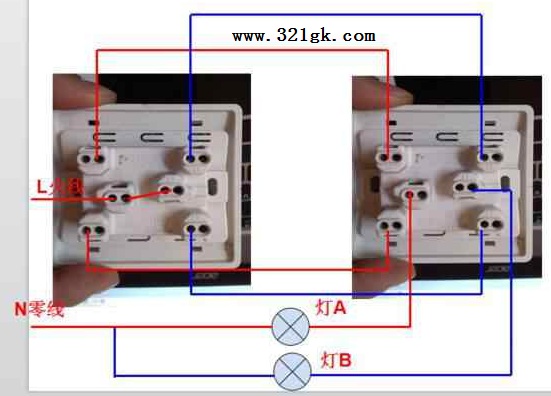

双控双开怎样接线

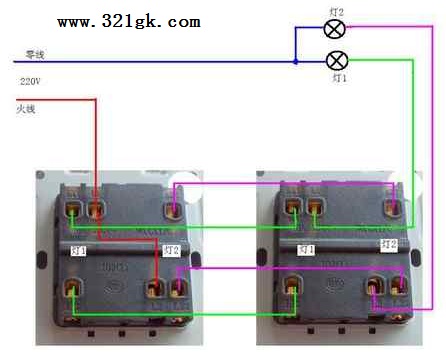

双开双控开关接线方法比较简单。
开关接线端子标有L1,L2.的孔是公共端,接火线,接线端子标有L11.L12.的孔接1#灯头线(两个孔随便接一个),
标有L21.L22的孔接2#灯的控制线(两个孔随便一个)两个灯的零线并联后和电源的零线在并联连接。
