双联双控开关怎么接线?接线图家庭照明双联双控开关布线接线

两个开关各有3个接线点，我就叫它123点，两开关1点连1点，3点连3点，然后第一个开关中间点接火线，第二个开关中间点接负载，零线直接接负载.

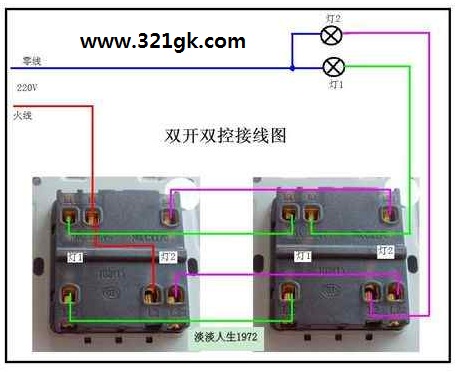

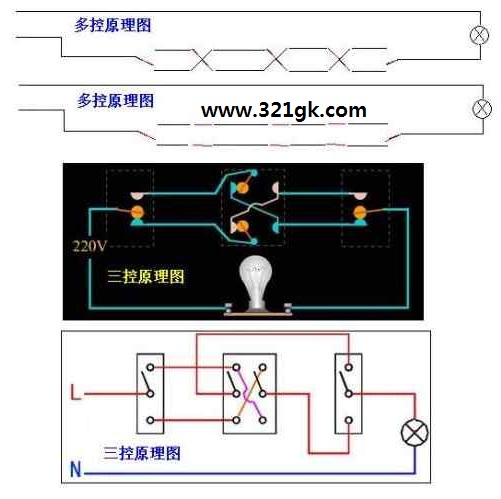

详见双联双控开关实物接线图：

家庭照明双联双控开关布线接线要点

双联双控开关接线要点：
1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；
2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。

家庭楼梯电灯安装是双联双控开关布线：
1、双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的）
2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。 (责任编辑：admin)
