如何安装双控开关面板单开双控开关内部机构和接线图解

如何安装双控开关面板
必须是双控开关面板，每个面板是三个接线柱，最好还是请电工安装比较好。

双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在下楼时打开开关，到楼上后关闭开关。如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。

楼上楼下怎么控制一个灯?单开双控开关内部机构和接线图解

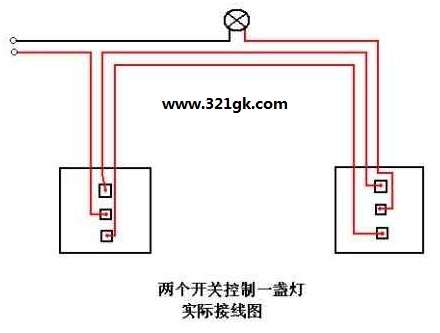

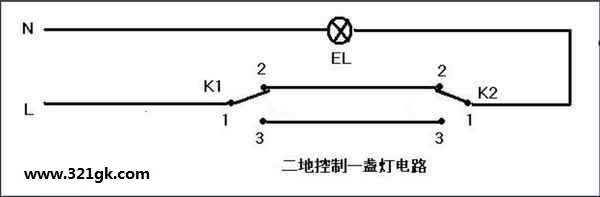

这种控制方式在专业上被称为“单开双控”；单开双控：两个控制面板上各有一个开关按钮，两个开关按钮同时控制一个电路，就比如你说的这种装在楼梯上的灯，在楼梯上可以开或关，在楼梯下也可以开或关，非常简单，接线图如下。

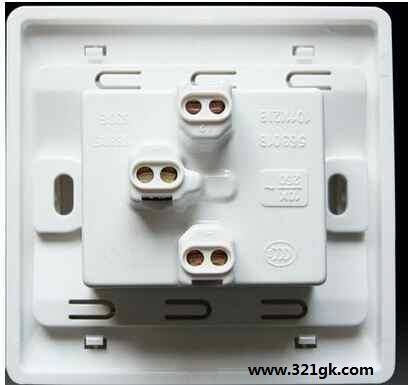

下图是常用单开双控开关内部机构图：

(责任编辑：admin)
